圆盘脚手架供应商

南京亿凯金属制品有限公司是圆盘式脚手架供应商。凭借严格的质量控制，我们已为全球100多家客户提供服务超过15年，为住宅、工业和商业等各类项目提供高质量的脚手架组件。

我们提供全系列尺寸的组件及相关配件，以满足各种项目和应用的需求。圆盘脚手架系统的组件采用预制高强度集成连接，简化了组装流程，减少了人工成本。圆盘系统的所有部件均采用优质钢材，并按照高标准制造。

无论您需要的是常规组件还是定制组件，我们都能为您提供最佳解决方案。

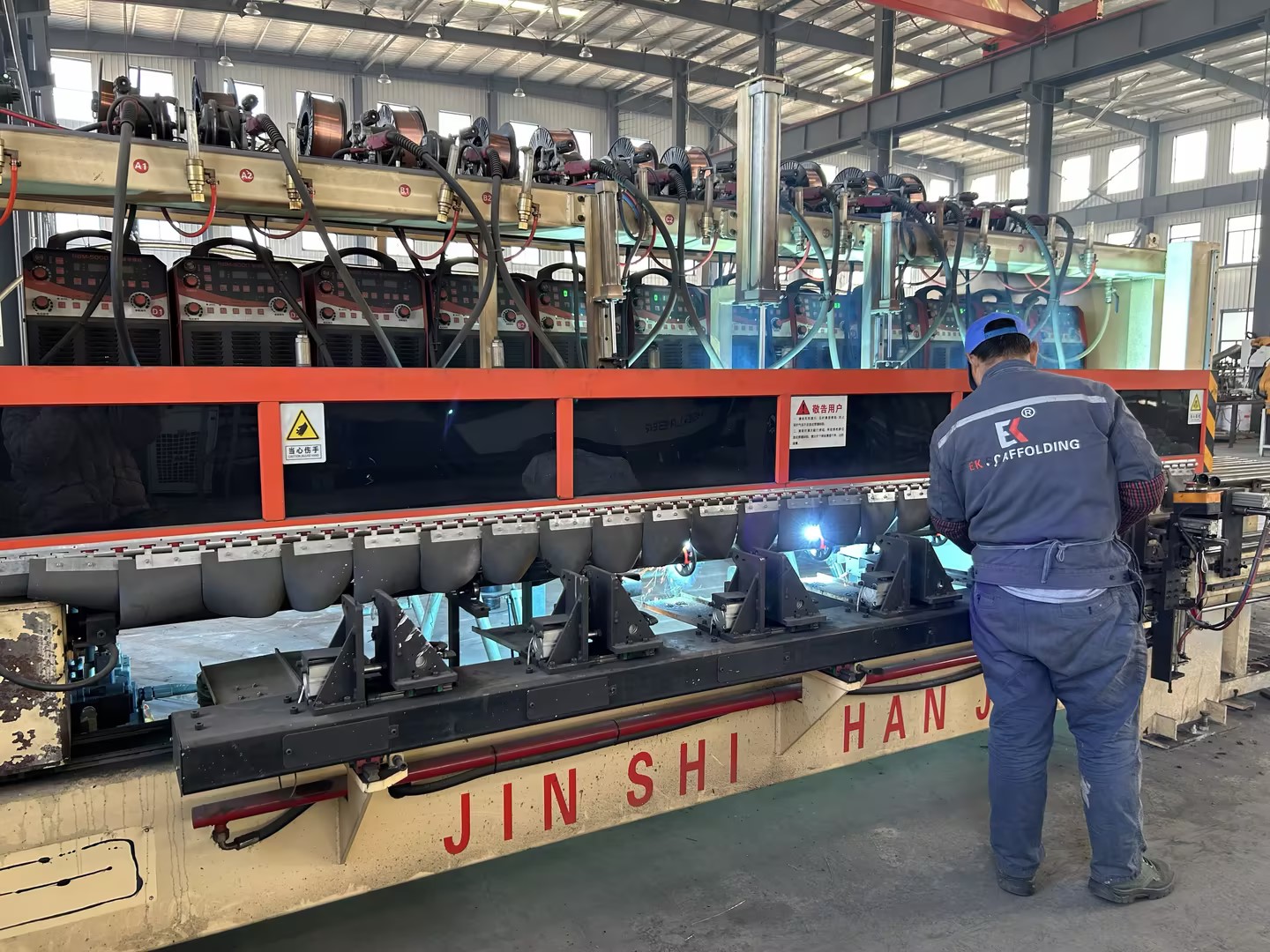

环扣脚手架自动焊接

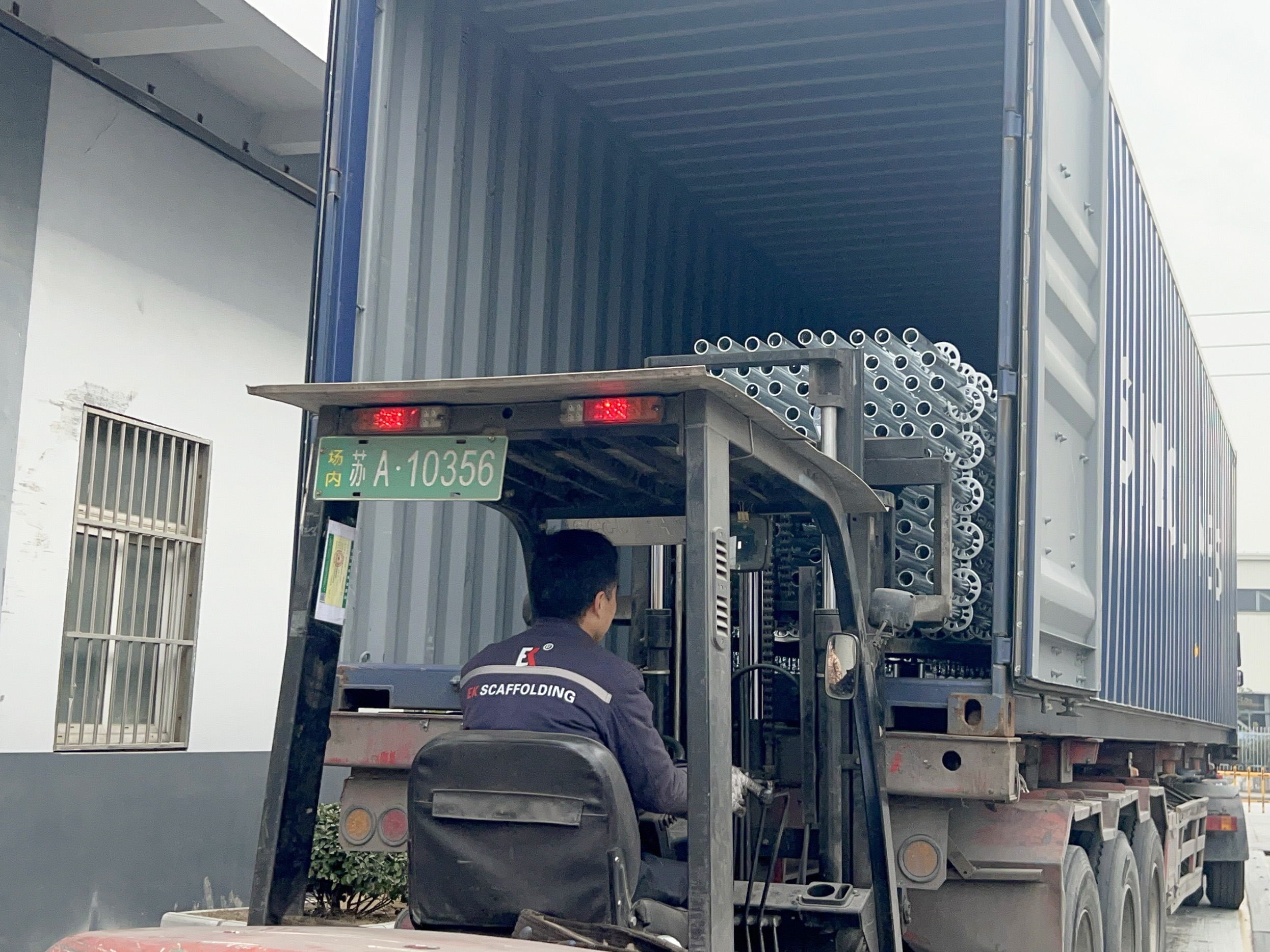

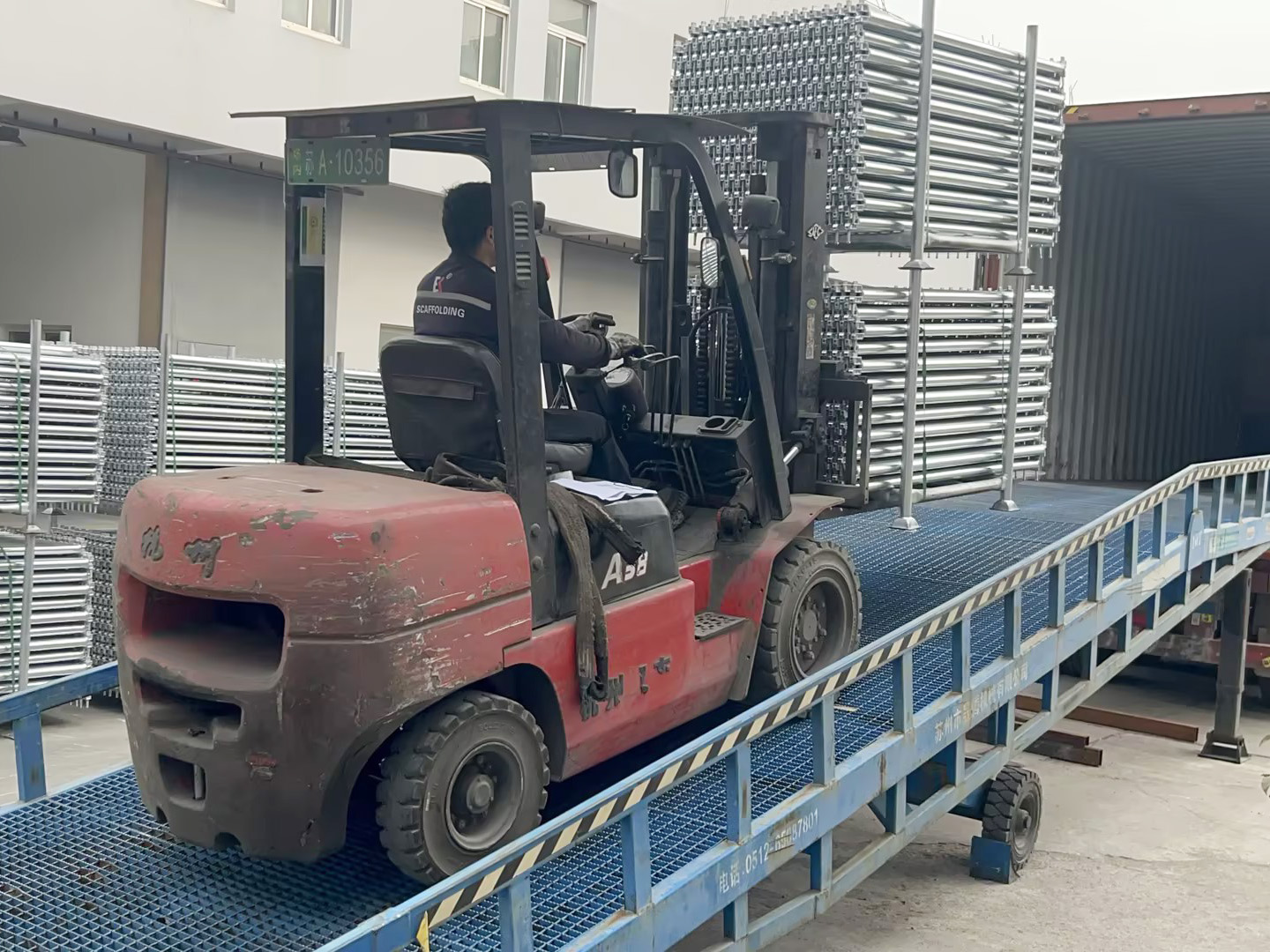

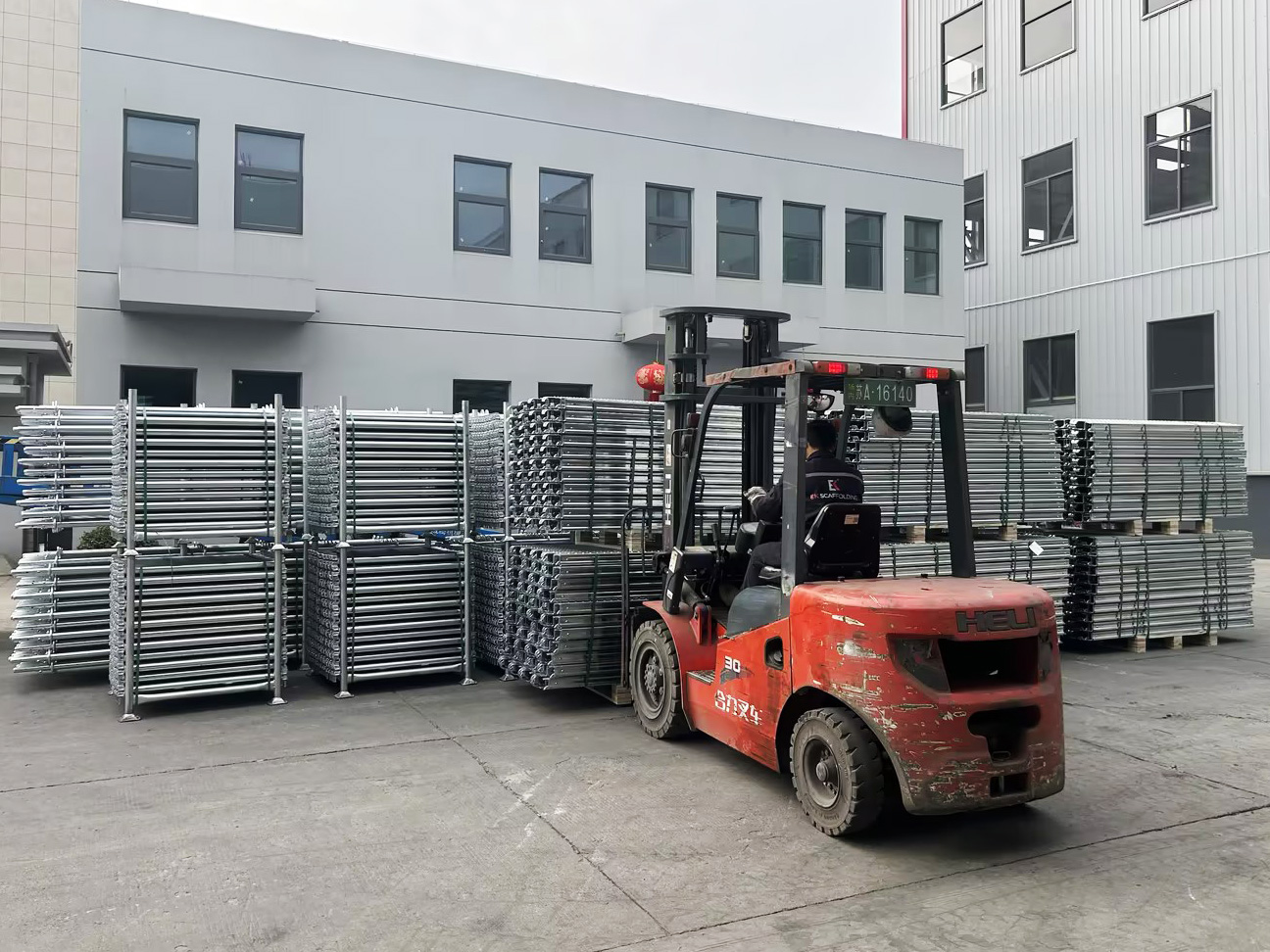

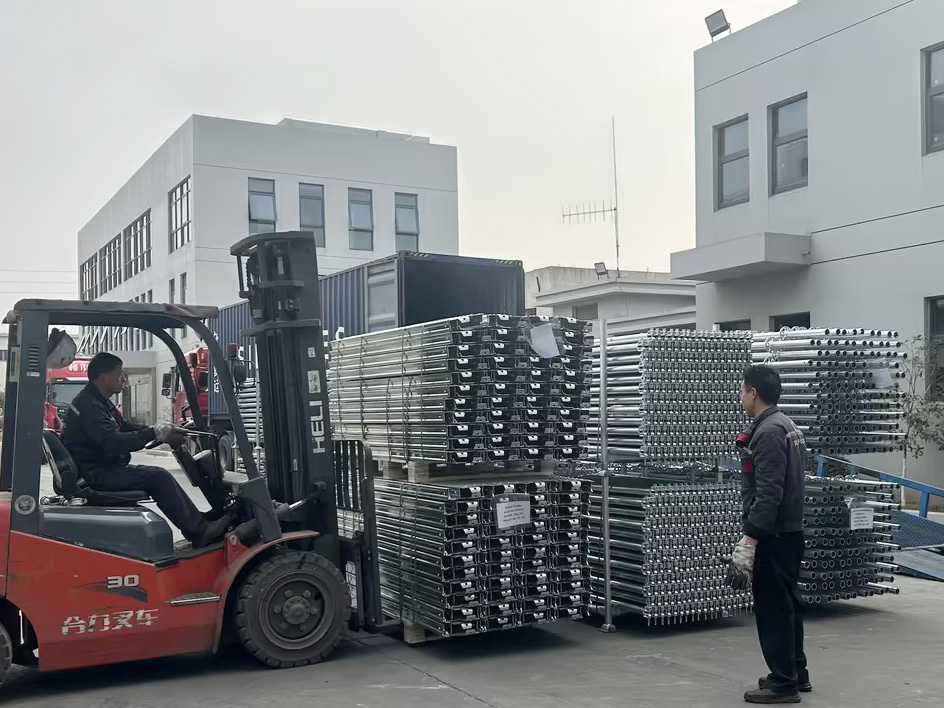

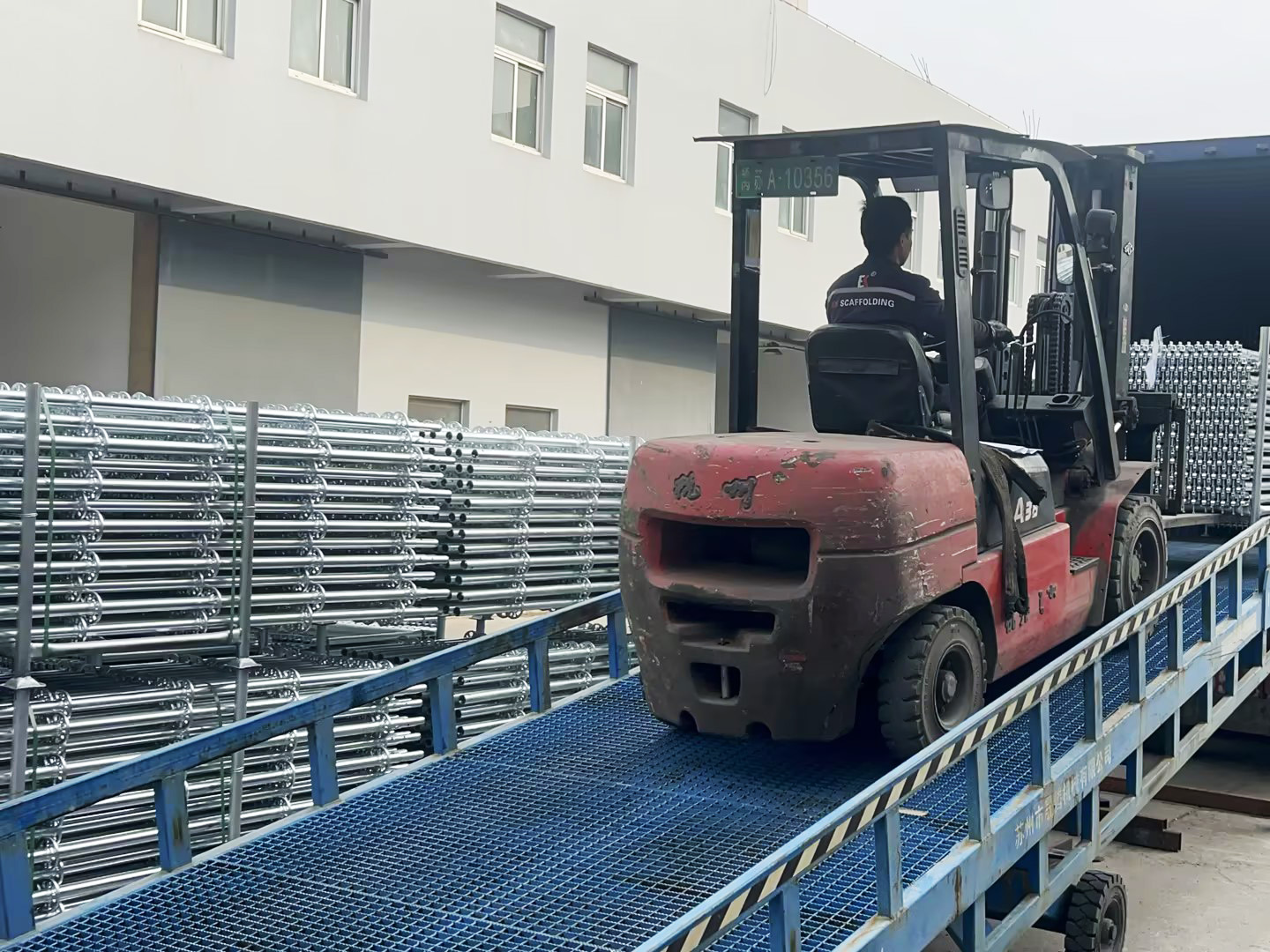

环形锁系统和其他组件的交付

什么是圆盘脚手架？

圆盘式脚手架系统是世界上最受欢迎的脚手架系统之一，也称为环扣式脚手架、碟扣式脚手架或圆环脚手架。作为一种模块化脚手架系统，它用途广泛、经济高效、使用便捷快速。

圆盘脚手架材料及标准

圆盘式脚手架系统完全符合多项脚手架安全标准，包括 EN 12810、CSA、ANSI/OSHA 和 AS/NZS 1576。

圆盘脚手架系统已在全球范围内广泛应用。它是一种高度安全的脚手架系统，其安全性能达到或超过 EN 12810、CSA、ANSI/OSHA 和 AS/NZS 1576 等国际公认的安全标准。

项目	规格要求
执行标准	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
材料等级	Q355B / S355JR (立杆) Q235B / S235JR (横杆/斜杆)
表面处理	热浸镀锌，符合 ISO 1461 标准
镀锌厚度	平均厚度≥80μm(或按需定制)

圆盘脚手架由哪些部件组成？

圆盘式脚手架结构的核心在于其各个部件。若无这些部件，圆盘脚手架便无法搭建成型。尽管涉及的零部件种类繁多，但其中有少数关键部件是必不可少的，它们确保了整个结构能够稳固地直立于地面。
圆盘（Rosettes）：这些是连接立杆与横杆的接头，旨在增强结构的稳定性。
横杆（Ledgers）：横杆是水平方向的支撑梁，为脚手架的组装搭建提供了承载面。
立杆（Standards）：立杆是脚手架结构的基本构件。它们是垂直方向的杆件，为脚手架提供了所需的高度与强度。
斜撑（Diagonal Braces）：这些呈倾斜角度的支撑杆件用于防止结构晃动，从而确保整体的稳固性。
底座（Base Collars）：底座起着锚定作用，确保脚手架能够稳固直立，并牢固地固定在地面上。
钢跳板（Steel Planks）：这是供作业人员行走的平台表面。它是人员在脚手架内部移动与作业的通道，提供了坚实可靠的立足面。
防护栏（Guardrails）：设置在边缘处的防护屏障，旨在防止人员从结构边缘坠落，确保作业安全。
踢脚板（Toe Boards）：位于底部的低矮挡板构件，用于防止工具和材料从脚手架上掉落。

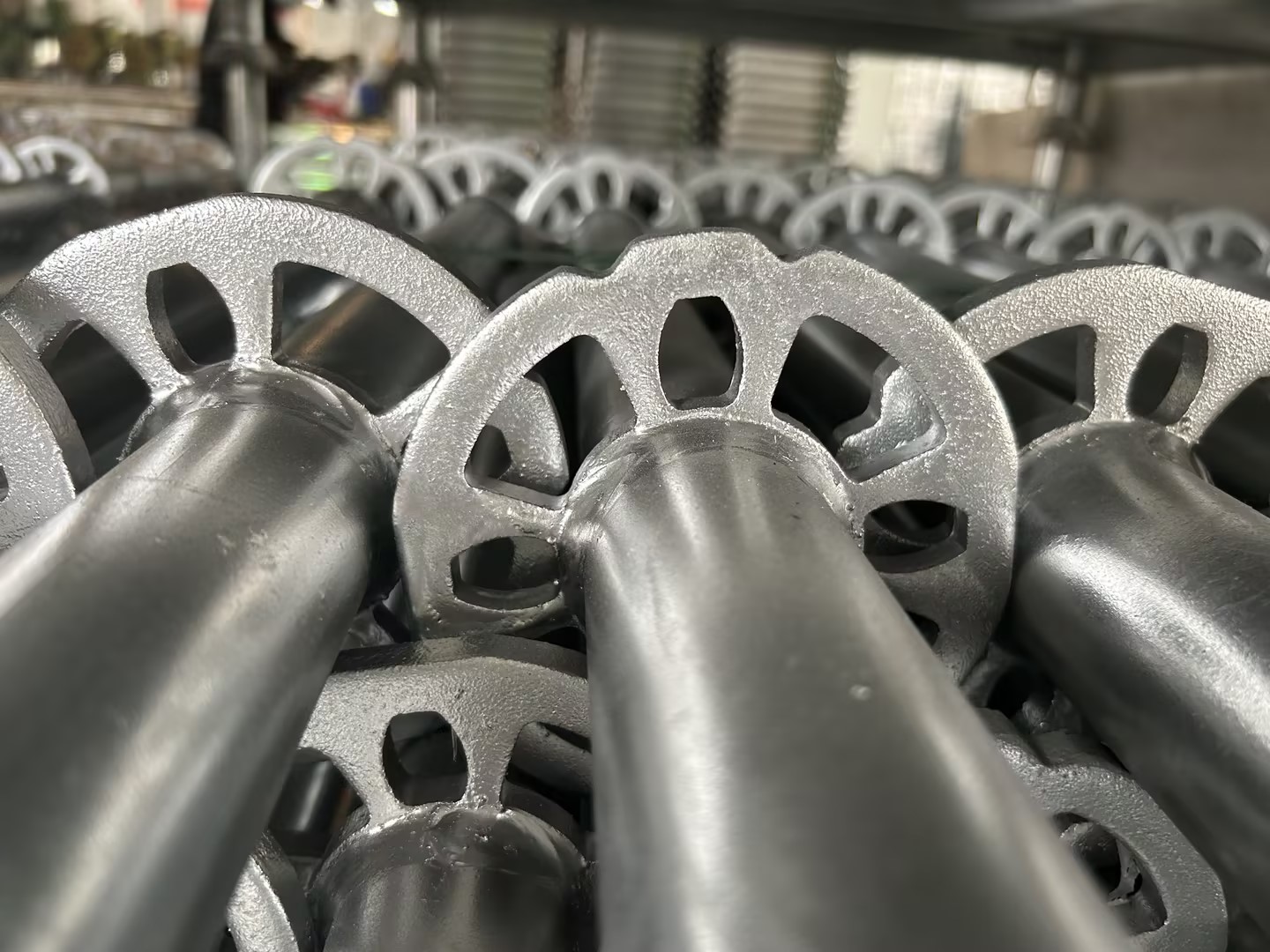

圆盘

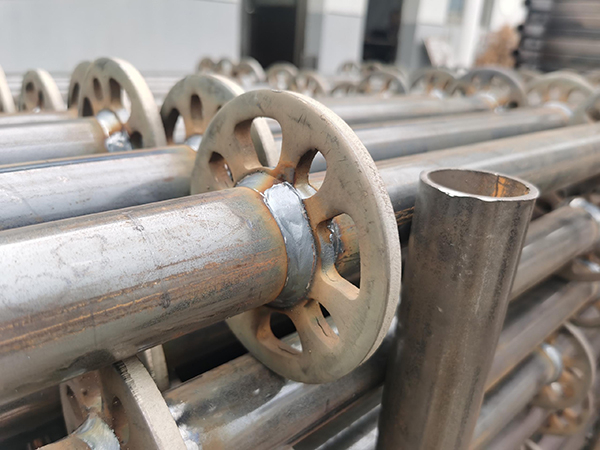

圆盘脚手架的圆盘连接是其结构完整性的核心所在。每个圆盘上设有四个大孔，四个小孔，可允许横杆、斜撑、横梁、三角支架等组件从八个方向同时与立杆进行连接。凭借其独特的八孔几何设计，该连接点可实现360度的全方位连接。我们的圆盘均采用厚度为10毫米的Q355B钢材制造，并通过金狮立杆自动焊接机的环缝焊接工艺与立杆紧密集成。这一工艺确保了连接点具备高强度及半刚性特性，从而完全满足EN 12810标准针对工业及海洋工程脚手架项目所规定的承载要求。

类型	规格	备注
大孔(Large Holes)	4个	用于连接斜杆 (Diagonal Braces)，允许45° - 60°内调节。
小孔(Small Holes)	4个	用于连接横杆 (Ledgers)，确保 90 度直角连接
圆盘直径 (Rosette Diameter)	123 mm	标准工业规格
圆盘厚度 (Rosette Thickness)	10 mm	采用高强度钢板冲压或精铸
圆盘材质 (Material)	Q355B / S355JR	与立杆同材质，确保焊接强度
抗剪能力 (Shear Capacity)	25.0 kN	单个节点的垂直抗剪载荷
抗扭刚度 (Torsional Rigidity)	0.8 - 1.0 kNm/rad	决定了架体在风载下的摆动幅度

Ringlock标准

圆盘脚手架立杆

圆盘脚手架立杆在模块化脚手架结构中充当垂直构件。它由外径分别为 48.3 毫米和 60 毫米的钢制脚手架管材制成。这种圆盘系统的立杆高度通常在 0.5 米至 4 米之间。圆盘立杆上每隔 500 毫米焊接圆盘，用于连接横杆、斜撑、三角架等圆盘系统的其他组件。

圆盘脚手架垂直 /标准 - 带有接头 Q345钢管48.3 x 3.2mm
型号	分类	直径和壁厚	长度		重量
EK-RLS001	0.5米圆盘立杆	48.3*3.2/3.25/4.0	0.5米	1'8”	3.2公斤	7.1磅
EK-RLS002	1.0米圆盘立杆	48.3*3.2/3.25/4.0	1.0米	3'3”	5.5公斤	12.2磅
EK-RLS003	1.5米圆盘立杆	48.3*3.2/3.25/4.0	1.5米	4'11”	7.0公斤	15.5磅
EK-RLS004	2.0米圆盘立杆	48.3*3.2/3.25/4.0	2.0米	6'7”	10.2公斤	22.5磅
EK-RLS005	2.5米圆盘立杆	48.3*3.2/3.25/4.0	2.5米	8'2”	11.7公斤	25.8磅
EK-RLS006	3.0米圆盘立杆	48.3*3.2/3.25/4.0	3.0米	9'10”	14.9公斤	32.8磅

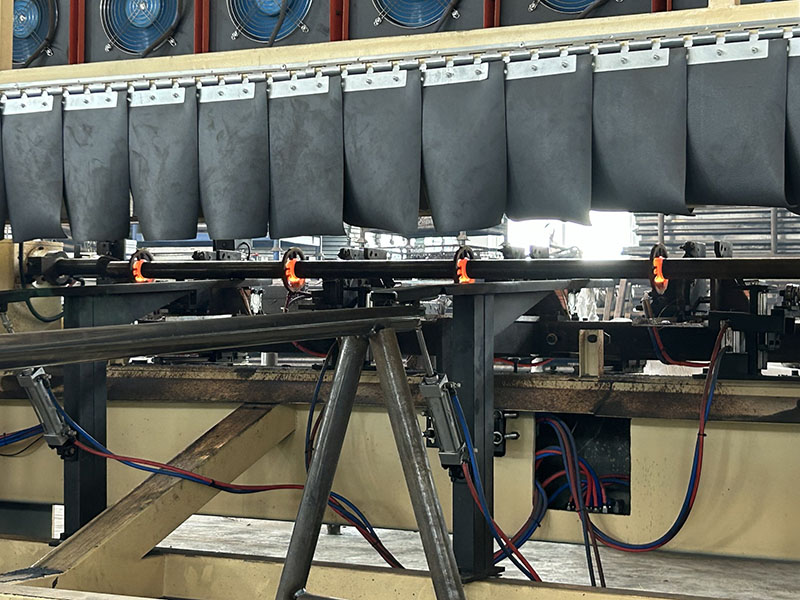

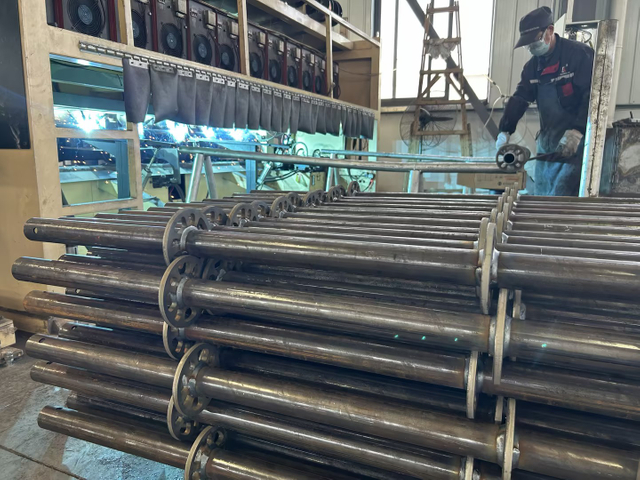

圆盘脚手架立杆焊接
圆盘脚手架立杆焊接
圆盘脚手架立杆黑件

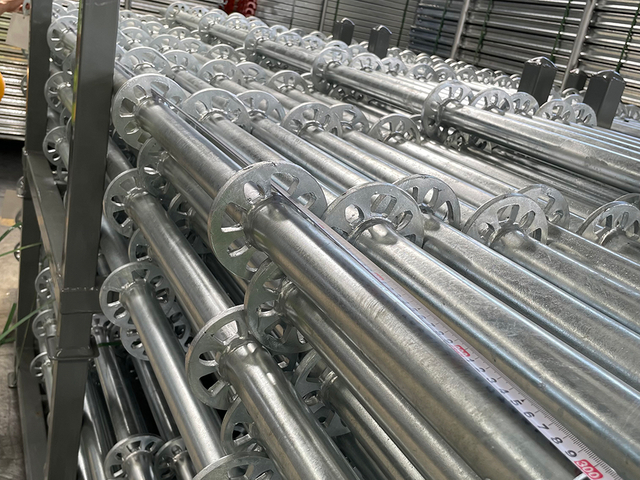

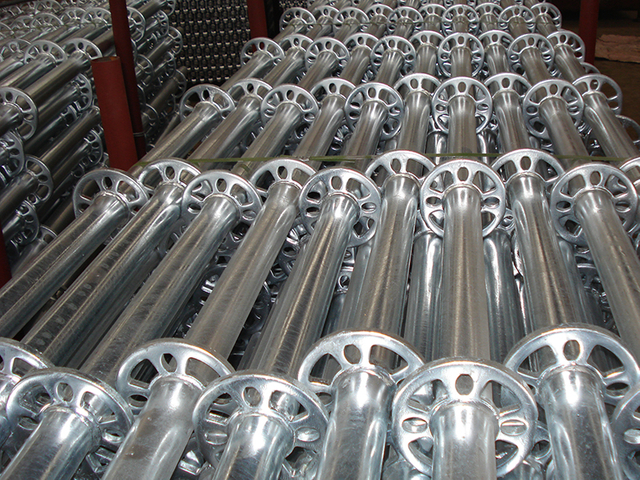

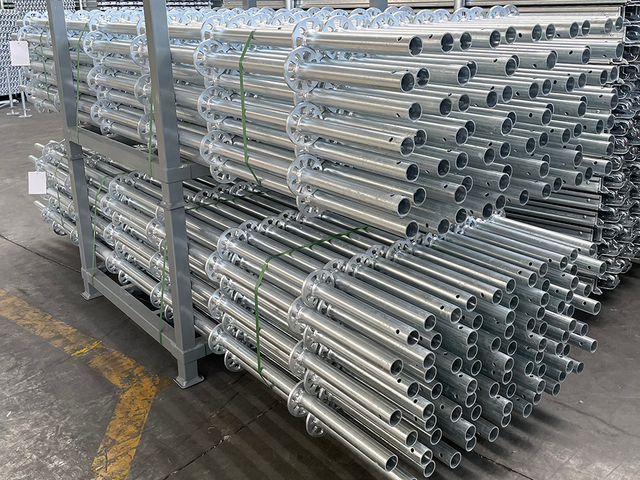

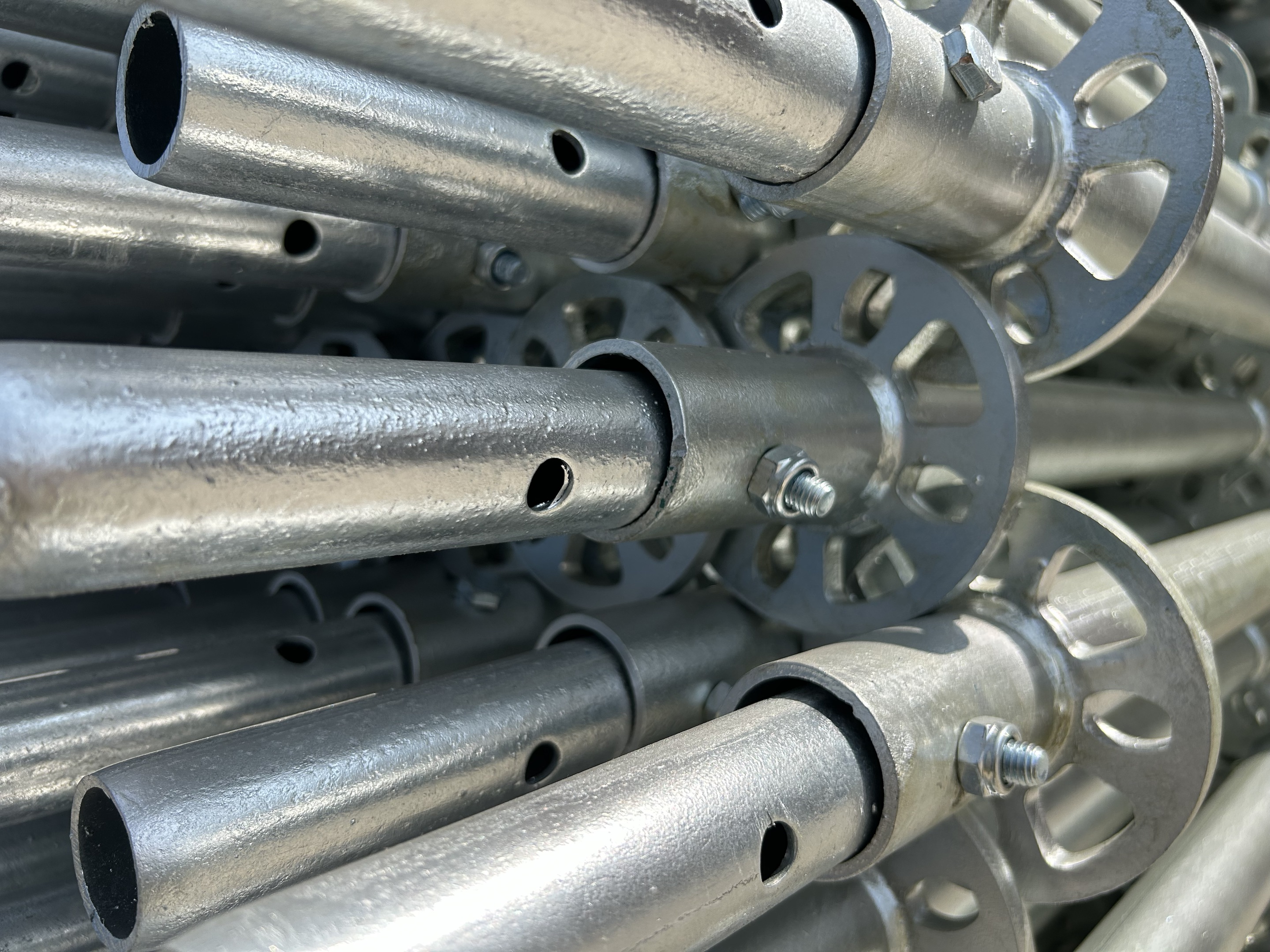

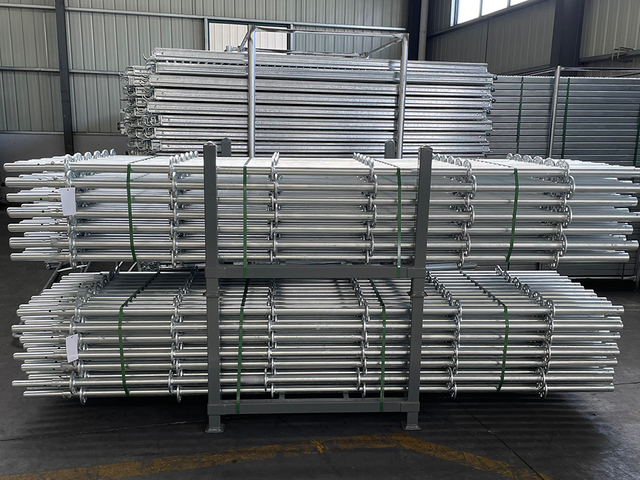

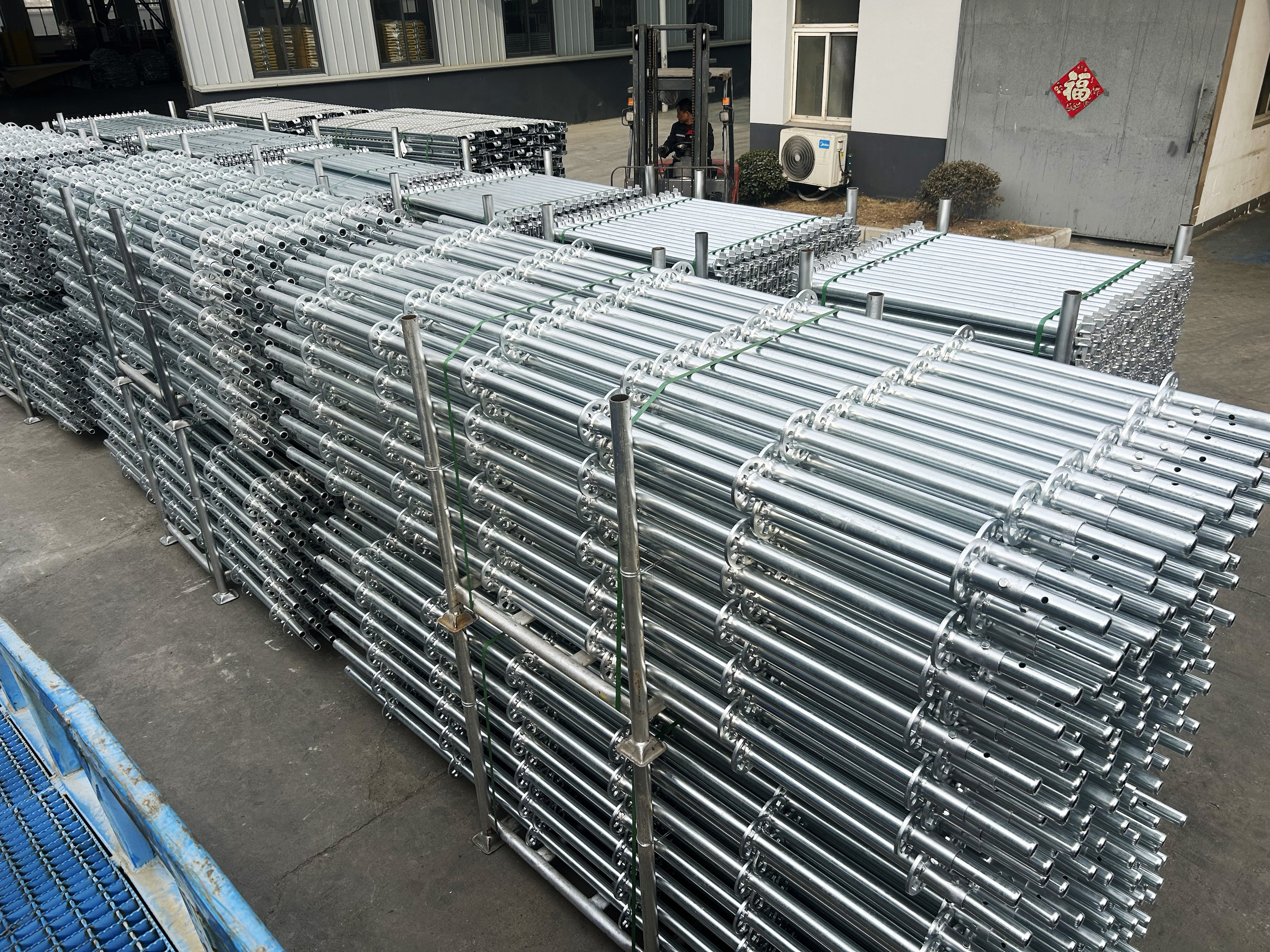

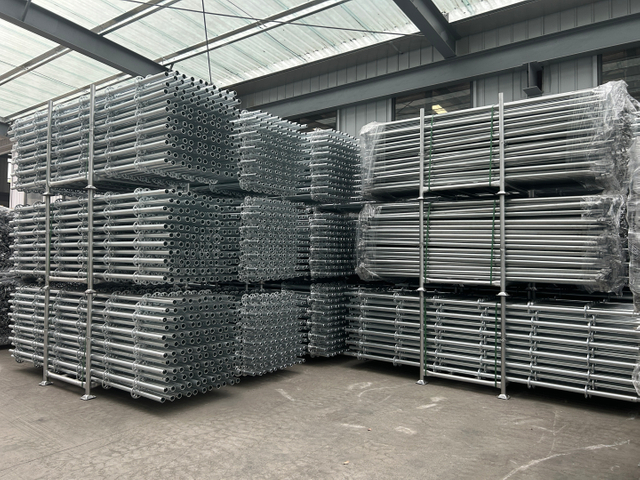

圆盘立杆
圆盘立杆
圆盘立杆
圆盘立杆

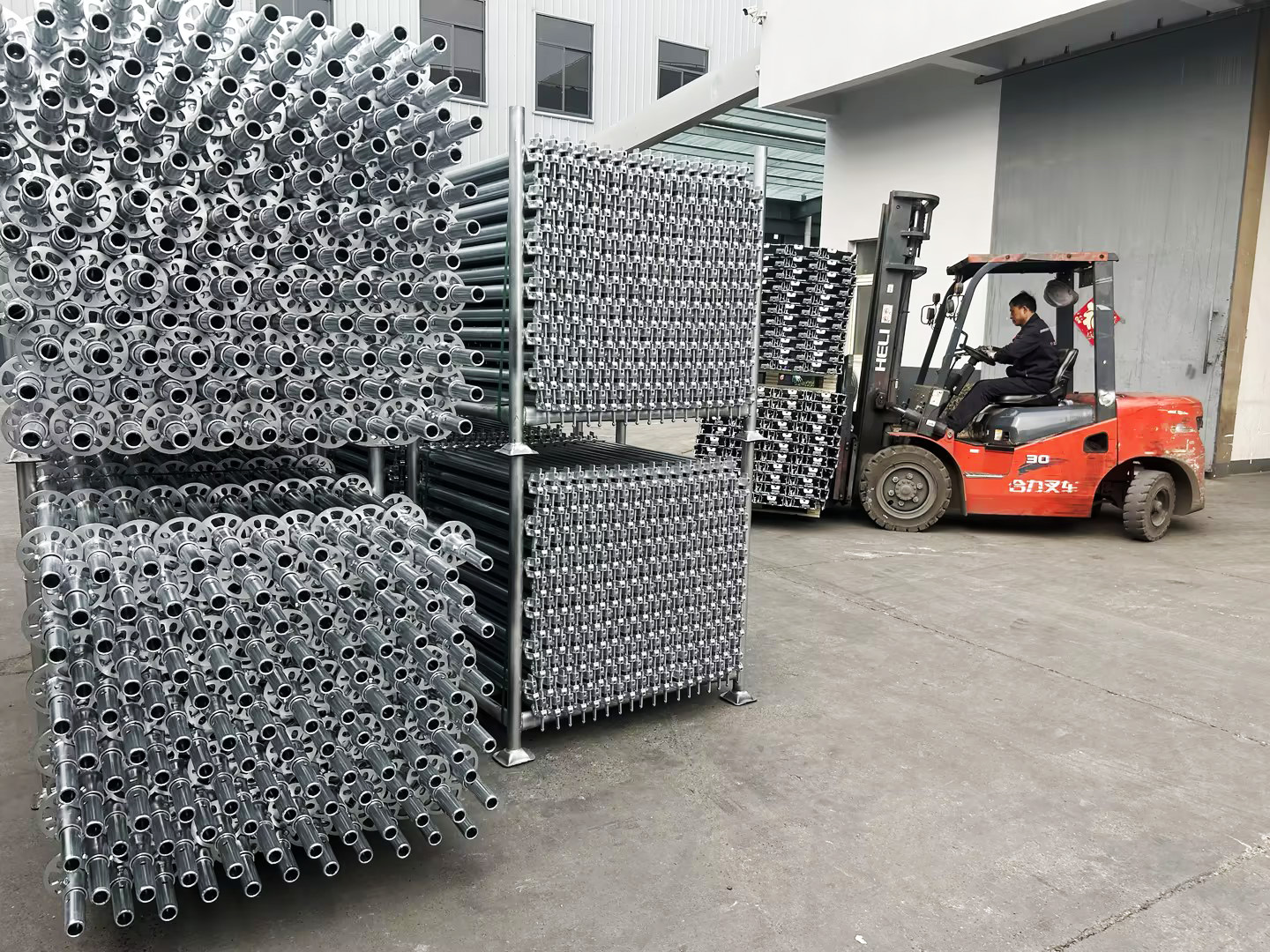

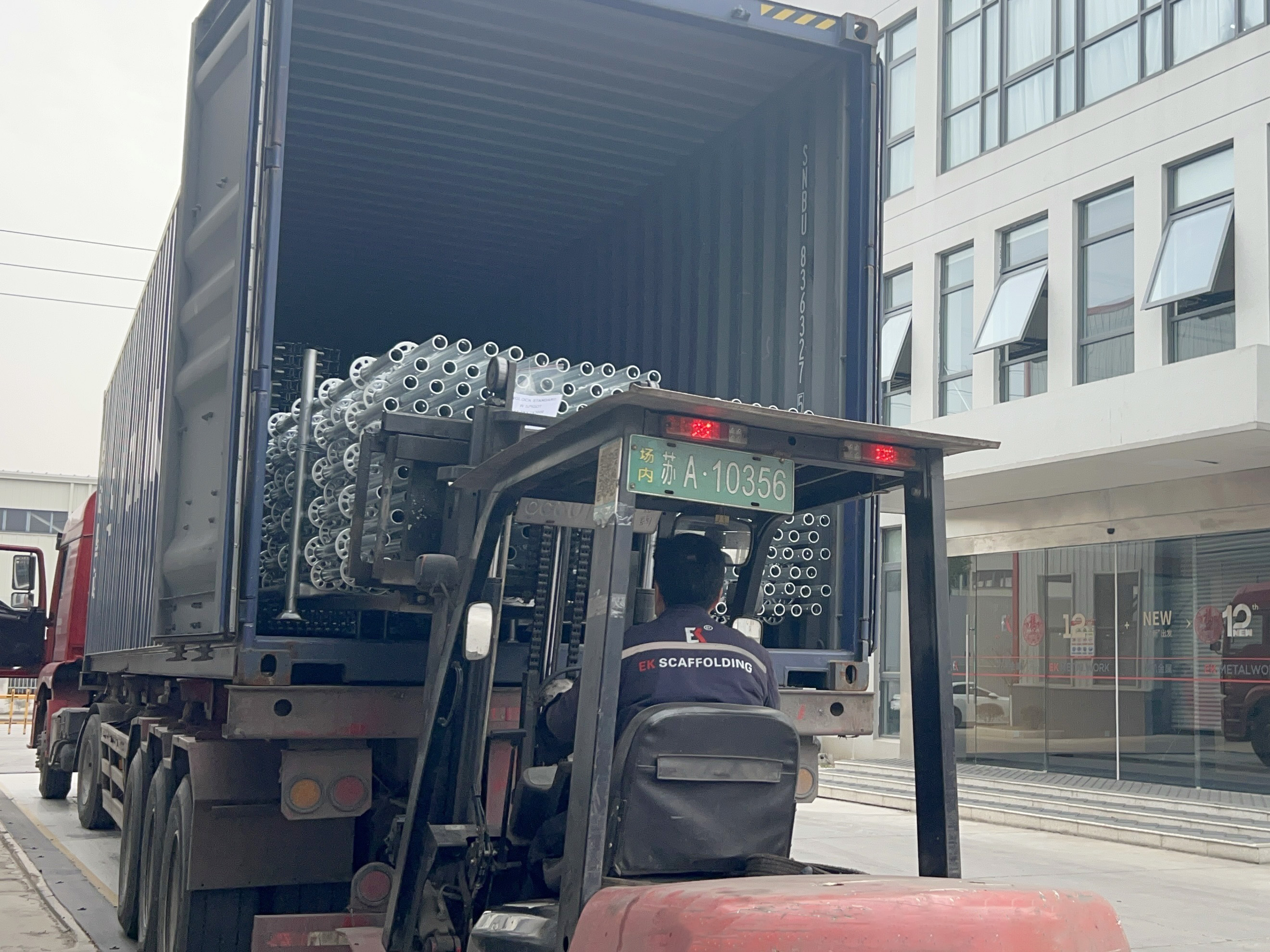

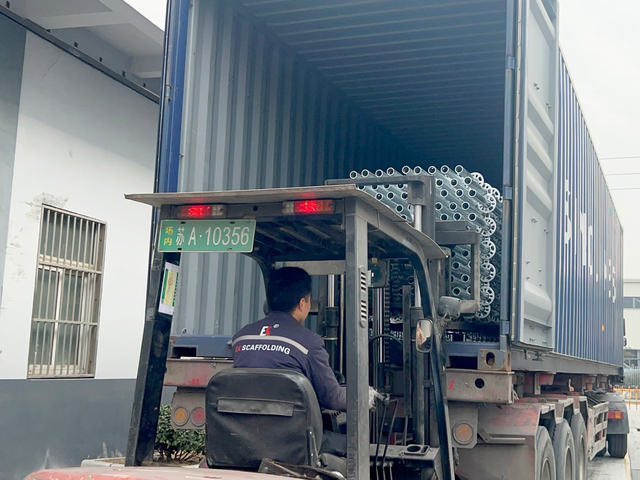

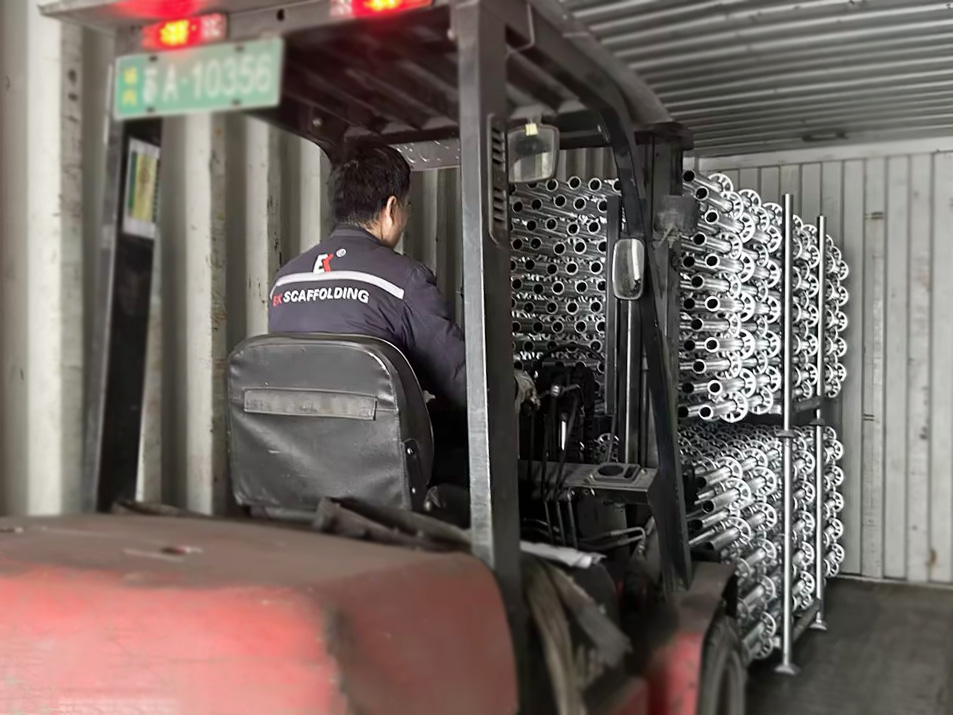

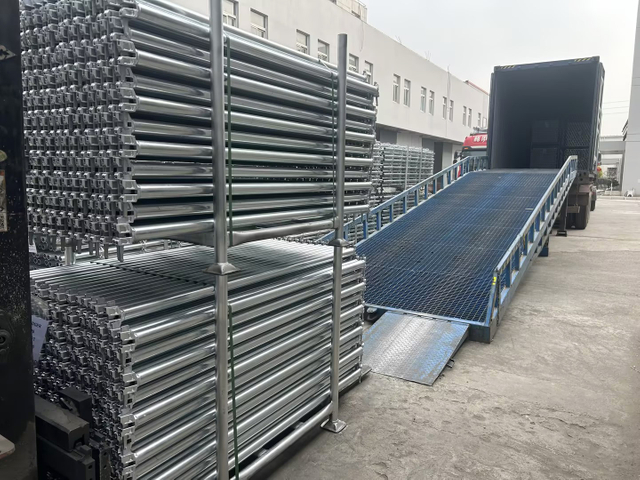

圆盘立杆发货

圆盘脚手架横杆

圆盘脚手架横杆通常特指轮扣式“O”型横杆，是圆盘脚手架结构中的水平构件。该圆盘横杆由外径48.3mm的脚手架钢管制成，两端配有铸钢横杆头及楔形销，通过这些部件将横杆锁定在圆盘脚手架立杆上的圆盘孔中。

圆盘脚手架横杆 Q345钢管48.3 x 3.2mm
型号	分类	直径和壁厚	长度		重量
EK-RLS001	0.5米圆盘横杆	48.3*2.75/3.0/3.2	0.5米	1'8”	3.2公斤	7.1磅
EK-RLS002	1.0米圆盘横杆	48.3*2.75/3.0/3.2	1.0米	3'3”	5.5公斤	12.2磅
EK-RLS003	1.5米圆盘横杆	48.3*2.75/3.0/3.2	1.5米	4'11”	7.0公斤	15.5磅
EK-RLS004	2.0米圆盘横杆	48.3*2.75/3.0/3.2	2.0米	6'7”	10.2公斤	22.5磅
EK-RLS005	2.5米圆盘横杆	48.3*2.75/3.0/3.2	2.5米	8'2”	11.7公斤	25.8磅
EK-RLS006	3.0米圆盘横杆	48.3*2.75/3.0/3.2	3.0米	9'10”	14.9公斤	32.8磅

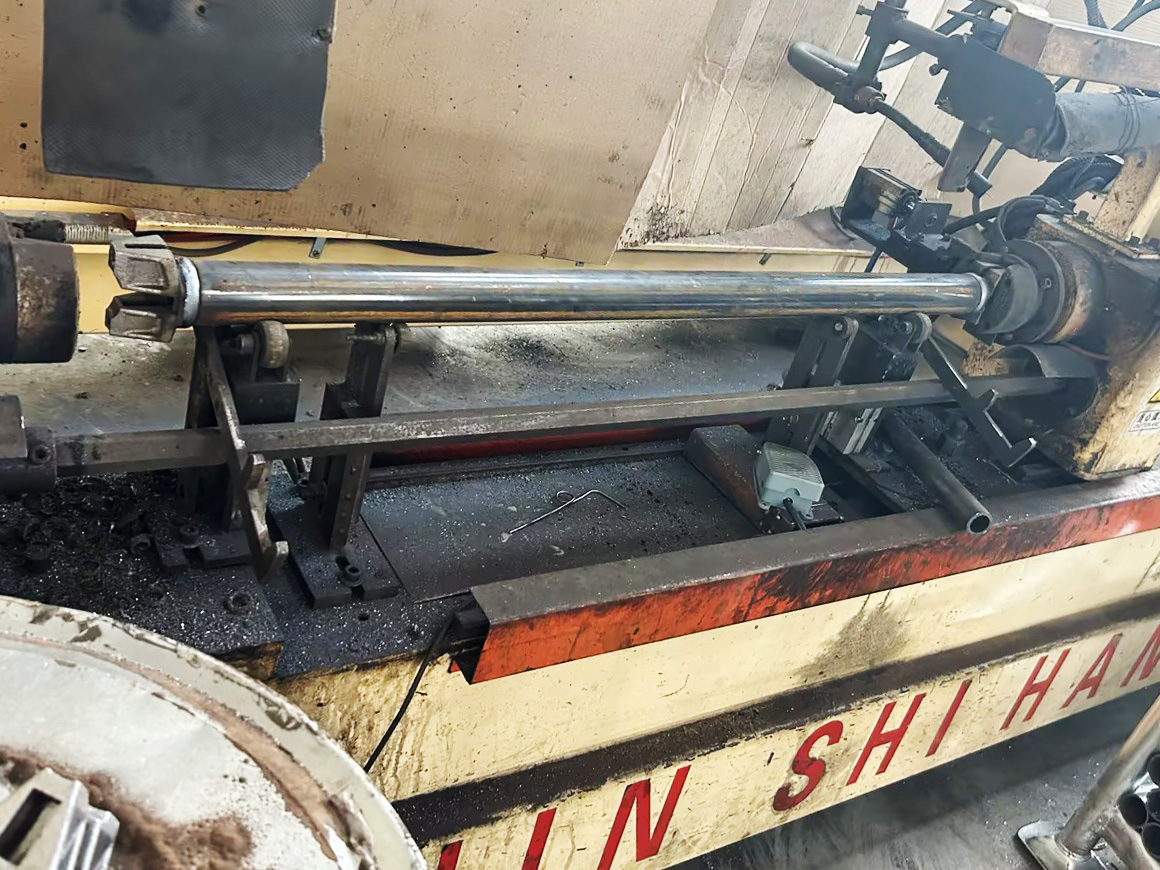

圆盘横杆焊接
圆盘横杆黑件
圆盘横杆
圆盘脚手架横杆
圆盘脚手架横杆
圆盘脚手架横杆

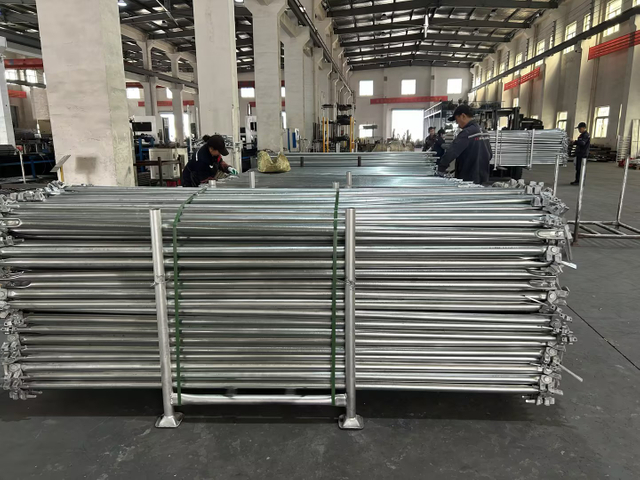

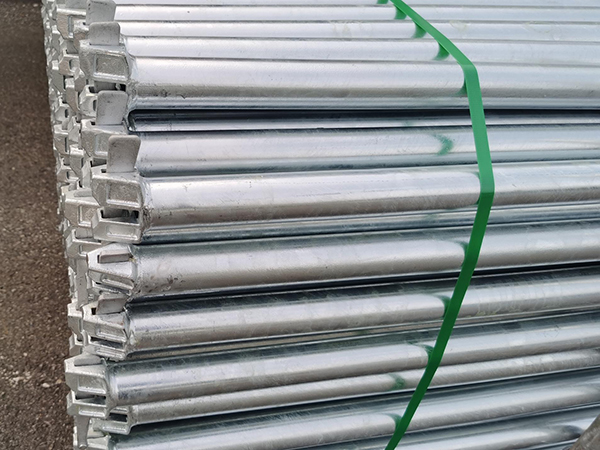

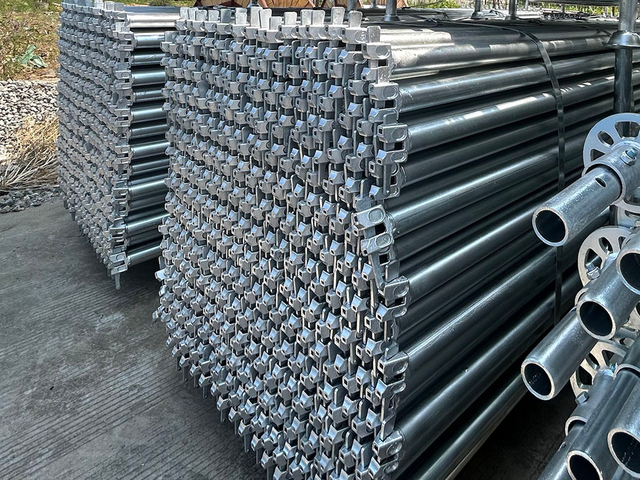

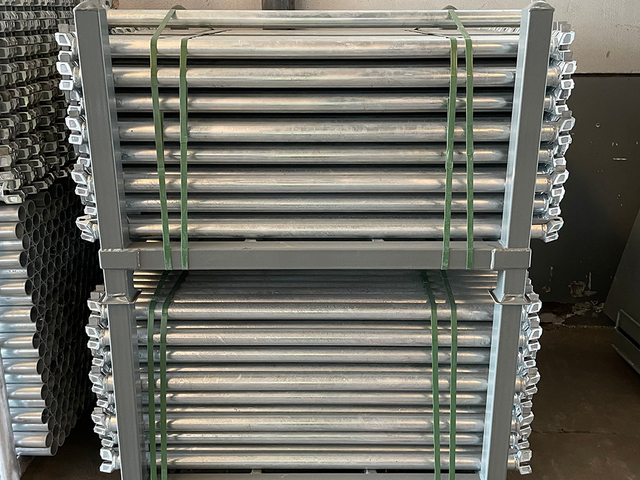

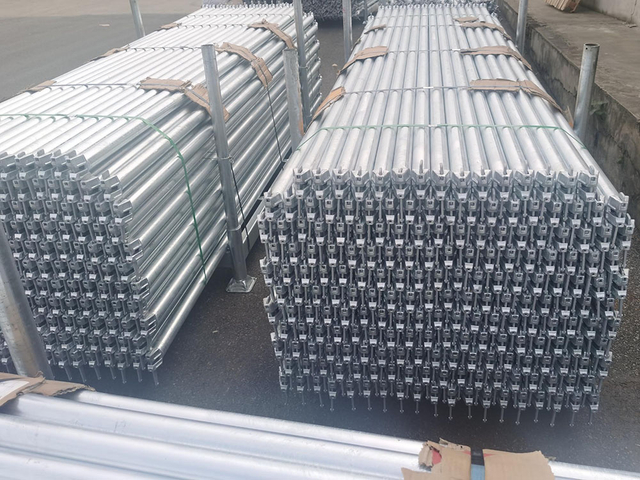

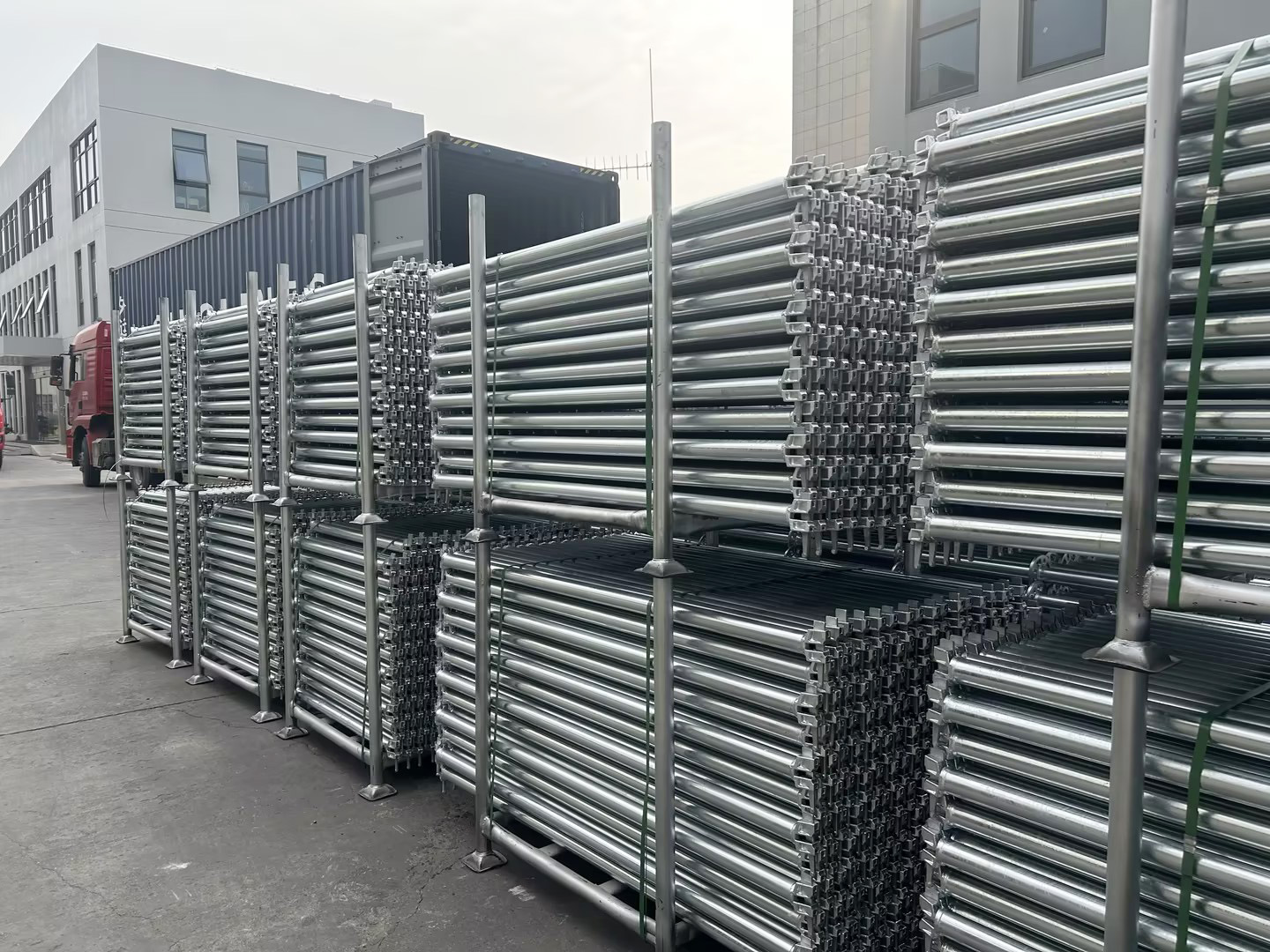

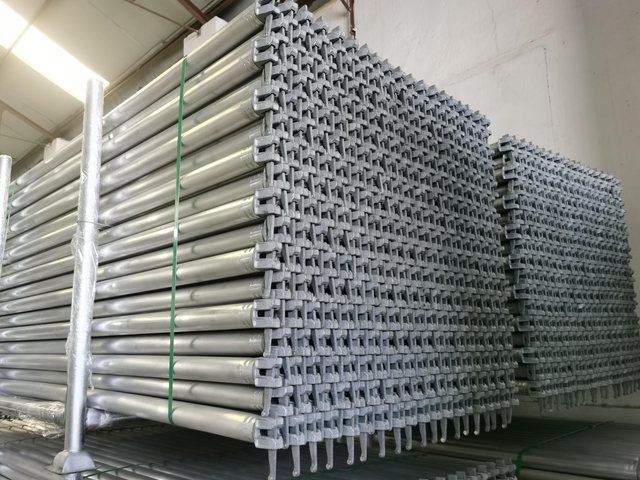

圆盘横杆大货

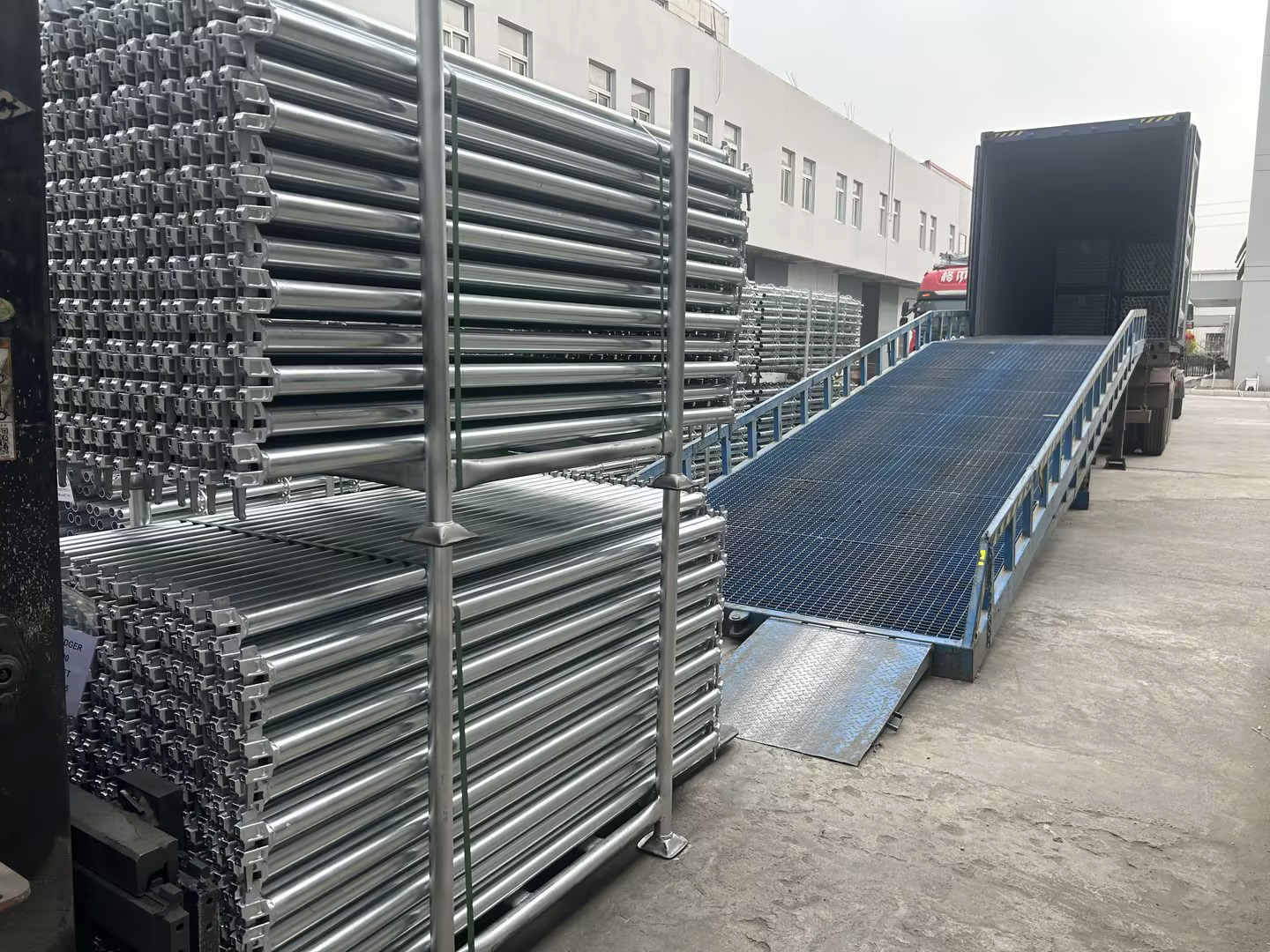

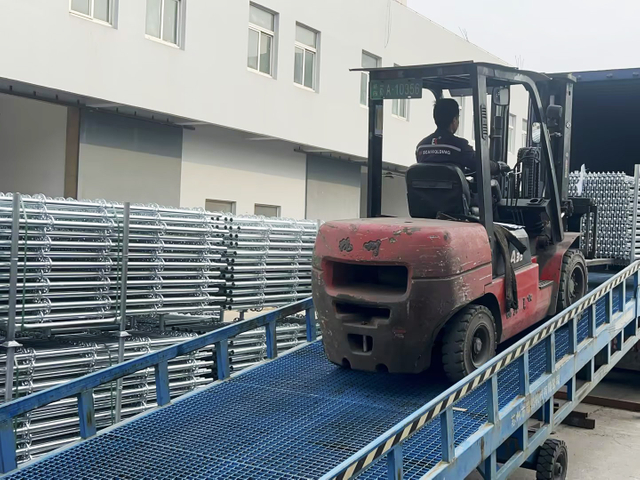

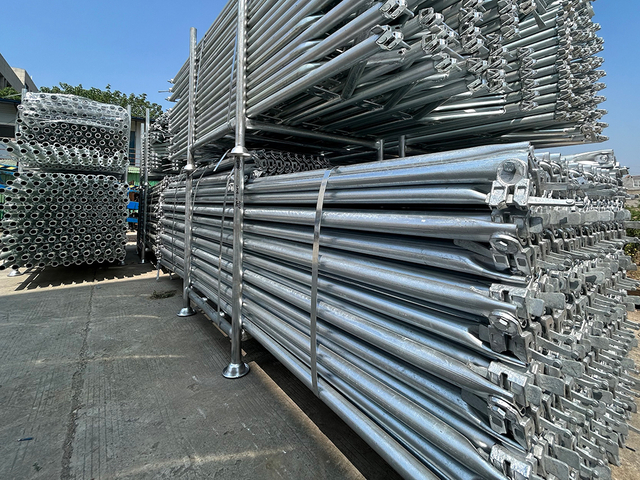

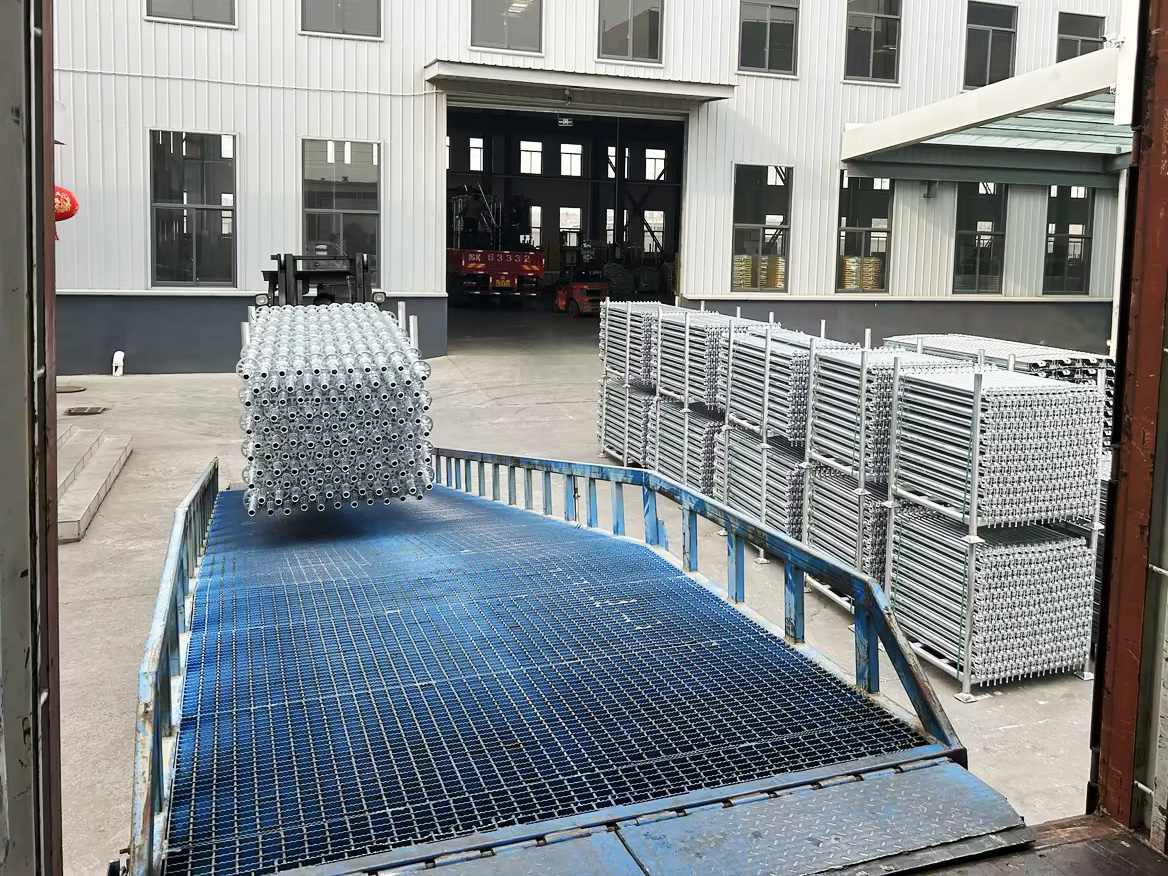

圆盘横杆发货

横杆头

EK Scaffolding的横杆接头采用ZG230-450 级钢材铸造而成，可实现高达25kN 的最小接头剪切强度。横杆接头采用CNC精密加工，尺寸精准，可与圆盘立杆精密贴合，有效减少结构晃动。使用金狮横杆自动焊接机进行焊接，可实现全渗透焊接，焊缝饱满、强度均一，杜绝漏焊、虚焊隐患。即使在高度超过 50 米的高空作业环境中，也能确保脚手架平台始终保持刚性与稳定。

圆盘脚手架横杆接头工艺对比

分类	铸钢接头	冲压/钢板焊接接头	锻造接头
应用场景	主流出口型，目前国际市场上最常见的款式，多应用于高质量工程。	经济型，常见于对成本控制要求极高的项目。	重型工程型，用于对安全性能要求极度苛刻的重型支撑系统（如桥梁、电厂）。
工艺	采用硅溶胶或水玻璃精密铸造工艺。	使用厚钢板通过模具冲压成型，然后焊接在钢管末端。	钢材经过高温锻造而成。
特点	表面光滑，尺寸精度极高，能够与圆盘实现近乎完美的贴合。	结构相对简单，自重较轻。	内部金属组织更致密，几乎没有气孔或砂眼。
优势	强度高、一致性好，能显著提升节点的抗扭矩能力（Torsional Rigidity）。	成本极低，生产周期短。	韧性极佳，在高寒或高冲击环境下表现卓越，不会发生脆性断裂。
劣势	无	接触面积通常小于铸造接头，在大荷载下更容易发生局部变形，耐用度略低。	成本最高，外形通常不如铸造件精美。

铸钢接头性能参数

管径	48.3mm（标准脚手架钢管外径）
重量	0.4kg - 0.6kg
开口宽度 (Jaw Opening)	11mm - 12mm，可容纳10mm 厚的圆盘。
楔形销孔径	7mm - 9mm，适配标准楔形销。
前端弧度	精准匹配48.3mm立杆的曲率。
允许抗剪承载力 (Safe Shear Load)	25.0 kN
极限抗拉强度 (Ultimate Tensile Strength)	65.0 kN
焊接渗透率 (Weld Penetration)	100% 环向渗透焊接。

圆盘脚手架斜撑

圆盘脚手架斜撑是安装于水平面内的对角斜撑，可以确保脚手架系统保持稳定、防止侧向变形造成承载重心偏移，还可以在施工过程中抵御侧向受力。

圆盘脚手架斜撑 Q235钢管48.3 x 2.5mm
型号	分类	直径和壁厚	宽度	高度	长度	重量
EK-RLB001	0.65x2.0m 圆盘脚手架斜撑	42.22.5/48.32.75	0.65米	2.0米	2.11米	7.7公斤	17.0磅
EK-RLB002	1.07x2.0m 圆盘脚手架斜撑	42.22.5/48.32.75	1.07米	2.0米	2.27米	8.2公斤	18.0磅
EK-RLB003	1.57x2.0m 圆盘脚手架斜撑	42.22.5/48.32.75	1.57米	2.0米	2.55米	9.0公斤	19.8磅
EK-RLB004	2.13x2.0m 圆盘脚手架斜撑	42.22.5/48.32.75	2.13米	2.0米	2.93米	10.1公斤	22.3磅
EK-RLB005	2.44x2.0m 圆盘脚手架斜撑	42.22.5/48.32.75	2.44米	2.0米	3.15米	10.8公斤	23.8磅
EK-RLB006	3.05x2.0m圆盘脚手架斜撑	42.22.5/48.32.75	3.05米	2.0米	3.65米	12.3公斤	27.0磅

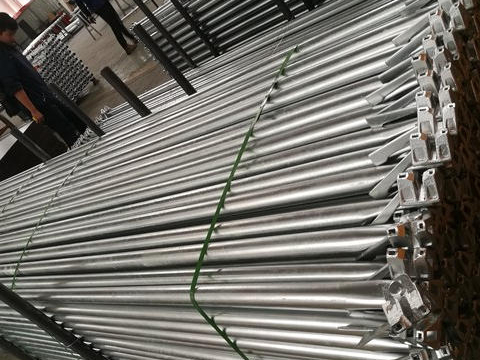

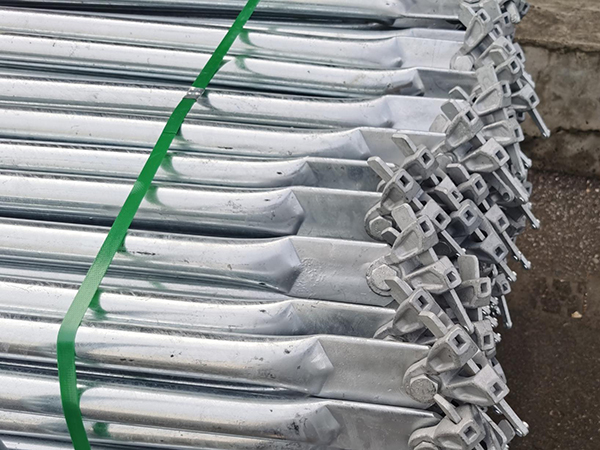

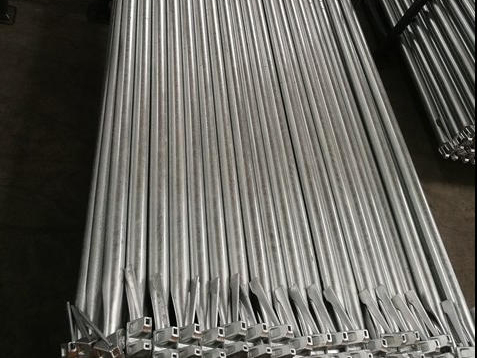

圆盘脚手架斜撑
圆盘脚手架斜撑
圆盘脚手架斜撑
圆盘脚手架斜撑

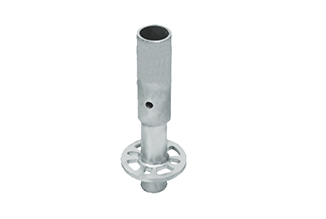

底领

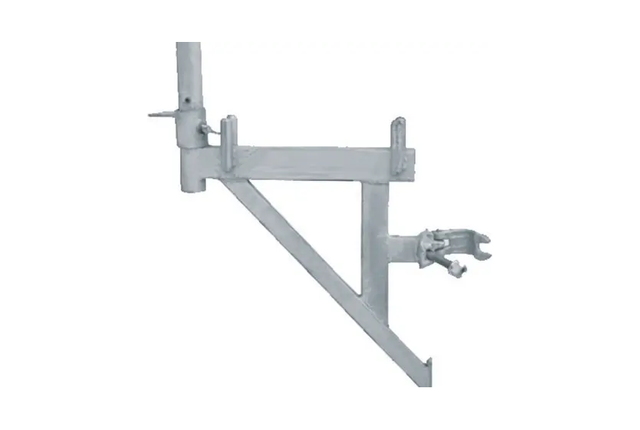

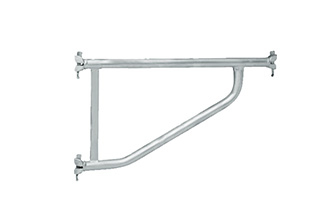

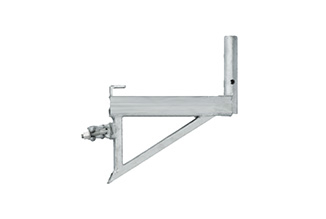

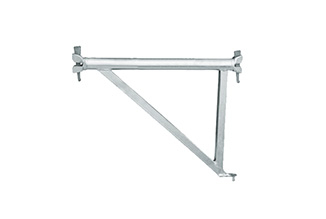

三脚架
三脚架
三脚架
三脚架
三脚架

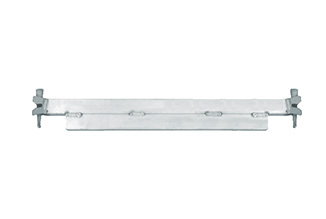

环扣式横撑
环扣式桁架

其他尺寸/组件或定制需求，请联系我们。

铝合金环扣式脚手架组件也供应：

在标准开口内侧进行特殊抛光处理，以使安装更加顺畅：

圆盘脚手架系统的应用

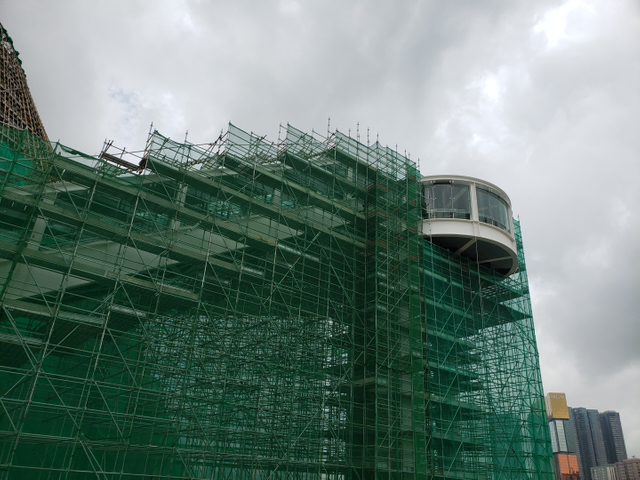

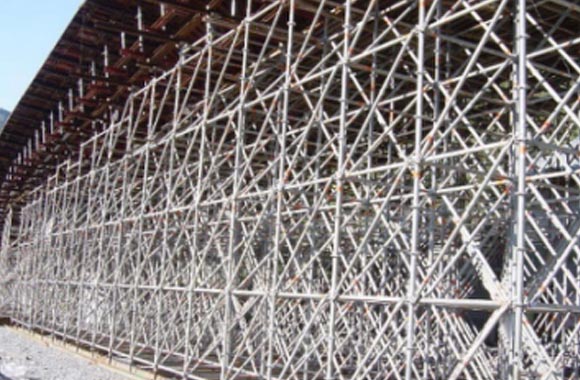

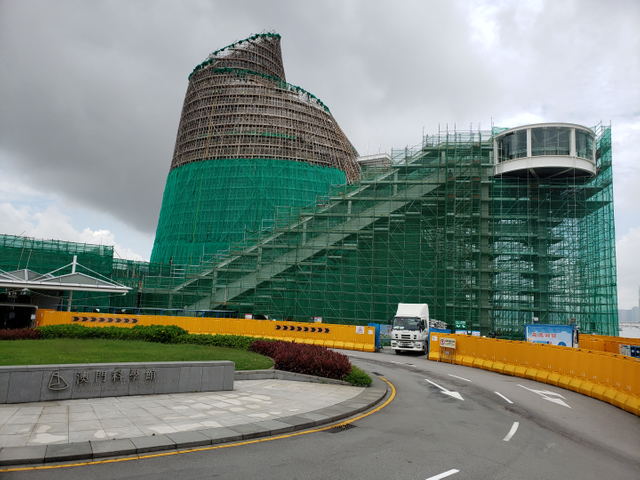

圆盘脚手架系统适用于建筑施工

圆盘脚手架系统广泛应用于一般隧道及其他桥梁工程、高架桥工程、厂房建筑、高架水塔、发电厂、炼油厂等，以及特殊车间的支撑设计，也适用于立交桥、跨度棚架、货架、烟囱、水塔及室内外装饰、大型音乐会舞台、背景架、看台、模型架、楼梯系统、晚会舞台搭建、体育赛事看台等。

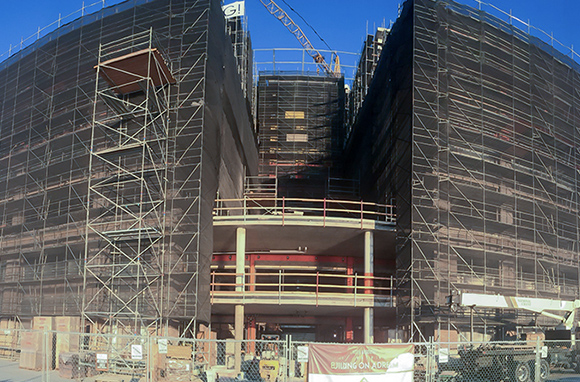

建筑用圆盘脚手架系统

结构数量少、搭建和拆卸方便、结构基础且配件齐全，使得圆盘脚手架系统适用于各种结构的建筑；它由三种构件组成：圆盘立杆、圆盘横杆和圆盘斜撑。这些构件均由EK Scaffolding生产。首先，这种脚手架设计最大限度地减少了传统脚手架活动部件易丢失和损坏的问题，降低了施工单位的经济损失。其次，它没有任何可移动的圆盘脚手架部件，避免了传统脚手架可移动锁扣部件带来的隐患。

综合效益更佳。部件系列标准化，便于运输和管理。部件无散落易丢失之处，损失低，投资少。

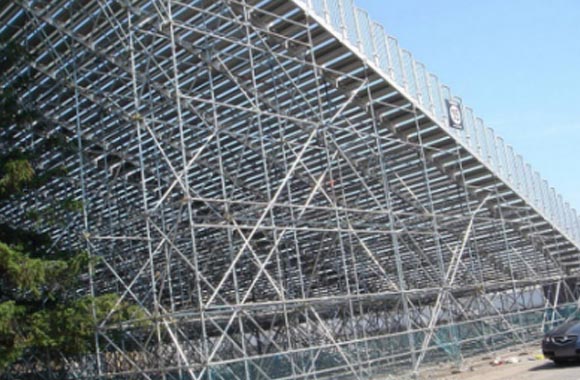

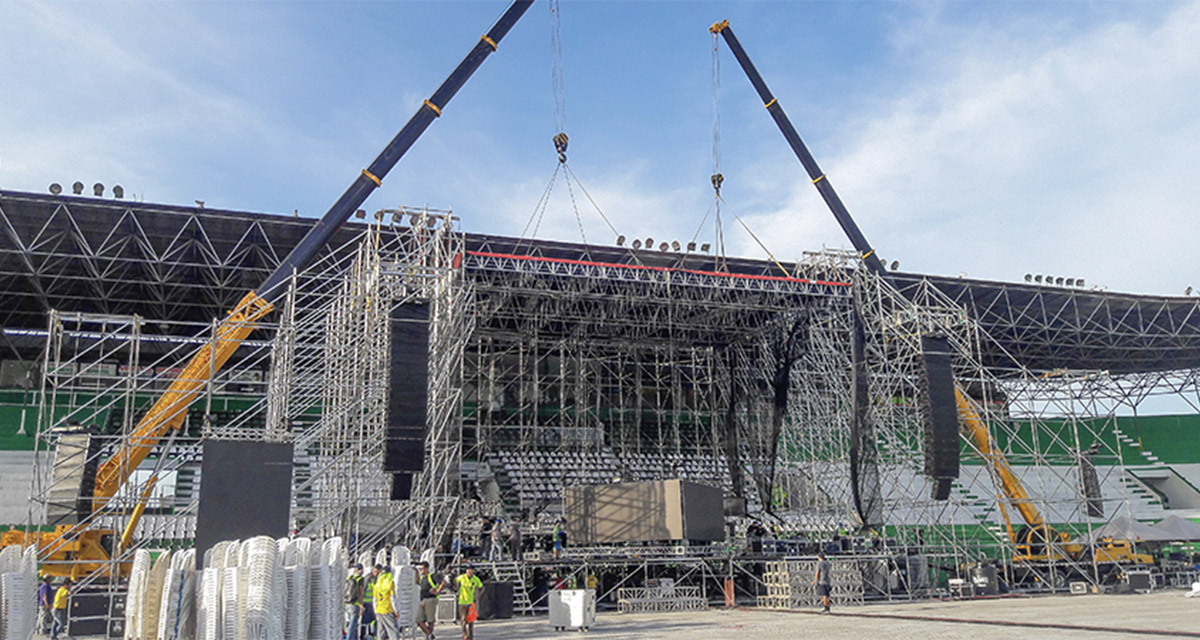

活动用圆盘脚手架系统

圆盘脚手架可搭配可调底座、可调U型支腿、横梁、悬臂等配件，实现多种用途。
1）可在任何不平整的斜坡和阶梯式地基上搭建；
2）可支撑阶梯式模板；
3）可搭建通道，并可搭建檐口和翼板；
4）可搭配攀爬架、移动工作台、外弯架等，实现多种功能性支撑；
5）可用于搭建各种舞台、广告工程支架等。

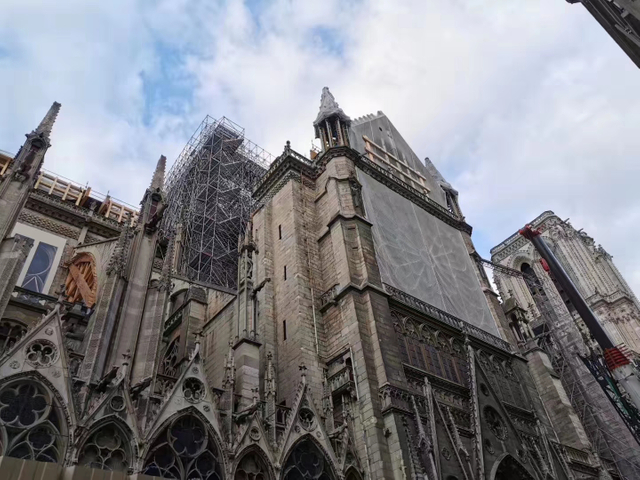

圆盘脚手架工程

我们的月产能超过20个集装箱。我们竭诚帮助您确保项目成功。

马来西亚纳闽附近的海上油田

中东地区的炼油厂

越南活动座椅系统

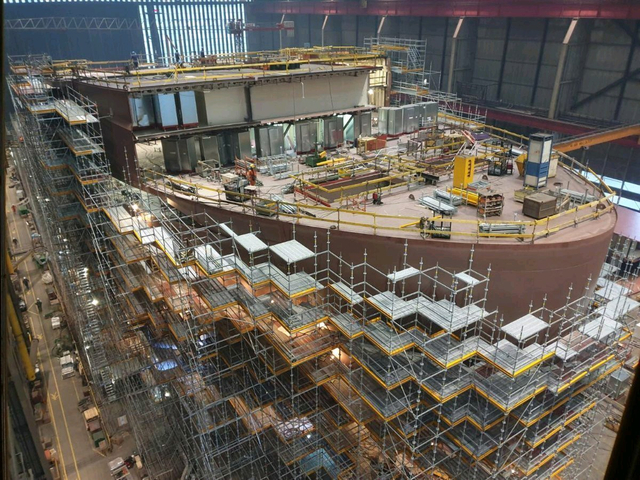

中国北方造船厂

圆盘脚手架目录

这里是EK Scaffolding圆盘脚手架系统的产品目录。您可以在这里看到我们所有的圆盘斜撑、圆盘横杆和圆盘标准产品。

如果您觉得圆盘脚手架产品目录不能满足您的需求，我们还提供文件下载。

下载

免费下载和查询

圆盘脚手架采用独立楔形插入的自锁机构。由于互锁和重力作用，即使楔形未拧紧，横杆也不会被拉出。横杆具有自锁功能，可通过按压楔形进行锁定或拆卸。花形扣与铸端之间的接触面积大，从而提高了钢管的抗弯强度，确保立杆不倾斜。
圆盘立杆与横杆之间的垂直交叉轴线精度高，应力特性合理。因此，其承载能力和整体刚度大，结构稳定性强。每根立杆可承重3-4吨。支撑杆数量远少于传统脚手架。
符合欧洲、美国、澳大利亚等标准。可根据客户要求委托第三方公司（如SGS、TUV等）进行实验室测试。

圆盘脚手架VS碗扣脚手架VS星型脚手架

在选用模块化脚手架系统时，应综合考虑装配速度、灵活性、承载能力以及成本等因素。圆盘式（Ringlock）、碗扣式（Cuplock）和插销式（Kwikstage）是目前应用最为广泛的三种脚手架系统，各具独特的优势。

下表列出了这三种系统的主要差异，旨在协助您确定哪一种系统最适合您的建筑施工、工业项目或基础设施工程。

类型	圆盘脚手架	碗扣脚手架	星型脚手架

连接方式	圆盘	上下碗扣	V型槽 (V-Pressings)
连接位	8个	4个	4个
连接角度	任意角度 (4个固定, 4个可调)	仅限 90度直角	仅限 90度直角
锁定方式	楔形销自锁 (Wedge & Pin)	旋转碗扣锁定 (Spiral Lock)	插销/重力锁定 (Drop-in)
管径	48.3mm	48.3mm	48.3mm
壁厚	3.2mm / 3.25mm / 4.0mm	3.0mm / 3.2mm	3.25mm / 4.0mm
重量	轻	中等	重
表面处理	热浸镀锌 (HDG)	热浸镀锌 / 喷漆	热浸镀锌 / 喷漆
安全标准	EN 12810 / AS 1576	BS 1139 / EN 12810	AS/NZS 1576
承载力	极高 (轴心受力，偏心距小)	高	中等
灵活性	极高	一般	一般
搭建速度	快（锤击楔形销即可固定）	中等（需旋转碗扣，清理碗扣积灰）	较快（插销式）
结构稳定性	强，配有斜拉杆构建三角形结构，稳定性极高	较强	较强
维护成本	低 (无易损活动零件)	中等 (碗扣易变形/生锈)	中等 (V型槽易受损)
使用寿命	10-15年+	8-10年	5-8年
应用场景	桥梁工程、造船厂、石油/天然气钻井平台、工业设施	直线型结构、支撑加固、简易建筑	建筑施工、涂装工程、砌砖工程、商业项目
主流市场	全球 (尤其是欧美、高端基建)	亚洲、中东、部分非洲	澳洲、英国、南非

EK Scaffolding建议：

1. 结构力学优势 (Structural Mechanics)

圆盘系统采用八角孔圆盘设计，使横杆与立杆的连接点处于中心轴线上。这种中心化受力减少了偏心应力，相比碗扣系统具有更高的抗扭矩能力和整体稳定性。

2. 施工效率对比 (Operational Efficiency)

根据现场实测数据，在相同规模的建筑外架工程中，Ringlock 的搭建速度比碗扣快约 30%。究其原因，在于圆盘式脚手架仅需通过锤击即可固定楔形销，从而有效避免了碗扣式系统中常见的构件卡滞、积尘或锈蚀等导致碗扣节点无法转动的弊端。

3. 市场准入建议 (Market Recommendation)

圆盘系统最适用于需要高度灵活性及高承载能力的复杂结构。

碗扣系统是针对立面工程及模板支架等直线型脚手架结构的经济高效解决方案。

星型系统是一种多功能系统，非常适合承载需求适中的一般建筑施工项目。

为什么选择我们的圆盘脚手架？

我们的圆盘脚手架采用高强度 Q355B 钢材制造，确保为重型工业项目提供最大的承载能力。

关键评估维度 (Key Dimensions)	EK Scaffolding标准 (Premium Standard)	普通市场标准 (Budget Standard)	潜在风险 (Potential Risk)
钢材材质 (Raw Material)	Q355B 低合金高强度钢	Q235 普通碳素钢	承载力低，高层建筑易失稳。
圆盘工艺 (Rosette Process)	10mm 厚度钢板/精铸冲压	8mm 厚度或回收料冲压	受力后圆盘易弯曲、开裂。
焊接技术 (Welding)	采用金狮立杆自动焊，焊缝饱满，无毛刺	人工手动点焊 (Spot Welding)	焊缝不均，节点抗剪力弱，易断裂。
表面防腐 (Surface)	热浸镀锌 (HDG) ≥ 80μm	电镀锌或冷喷漆 < 20μm	1-2年内生锈，腐蚀导致壁厚减薄。
管径壁厚 (Tolerance)	正公差控制 (e.g., 3.2mm+0.1)	负公差严重 (标称3.2, 实际2.7)	计算荷载时发生偏差，导致坍塌隐患。
连接件精度 (Fitting Precision)	楔形销自锁设计，紧密配合	销钉松动或尺寸不一	整体架体晃动感强，工人施工不安全。
执行标准	EN 12810 / AS/NZS 1576	无认证或内部简易标准
质量追溯 (Traceability)	每批次附带材质报告及编号	无相关记录	发生事故后无法追溯原材料来源。

圆盘脚手架的安装流程是怎样的？

安装过程

1. 确定施工范围：根据图纸确定搭设范围，按图纸尺寸进行放线定位，并在施工过程中根据实际情况进行调整。

2. 按照可调底座：确保地面平整且坚实。在规划好的位置上铺设底板并放置可调底座。

3. 安装起始套：将起始套管（底座套）套在可调底座上。调节底座上的螺母，确保所有起始套管处于同一水平高度。

4. 立杆与横杆：将立杆插入起始套管中。将横杆连接至立杆上的圆盘（花盘）处，并将楔形销敲入圆盘的小孔内固定。

5. 安装斜撑：斜撑应按网格状布局安装，增强结构稳定性，确保脚手架结构保持方正。

6. 踏板与安全防护：将钢制踏板（平台）铺设在横杆之上。在边缘处安装挡脚板，并加装扶手栏杆以确保作业安全。

7. 搭设第二层：重复4-6，直到圆盘脚手架系统达到指定高度。

圆盘脚手架施工要点

1. 可调底座调节螺杆的外露长度不应超过300mm。

2.杆通常采用两种布置形式：一是矩阵螺旋式（即格构柱形式），二是“八”字对称式（或“V”字对称式）。

3. 当搭设高度达到设计要求后，在进行混凝土浇筑之前，必须对圆盘脚手架系统进行验收检查。

4. 轮扣式脚手架体系必须符合设计要求，保持水平且稳固；各配件之间不得出现松动或悬空现象。

5. 可调托架及可调底座伸出水平杆之外的悬臂长度，必须符合设计要求。

6. 检查支撑架竖向斜杆的插销片是否紧固且与立杆平行；检查水平杆的插销片是否与水平杆垂直。

7. 检查各类杆件的安装位置、数量及布置形式是否符合设计要求。

8. 支撑架的所有插销片必须处于锁紧状态；悬臂位置必须准确；各层（步）的水平杆及竖向斜杆必须安装齐全；插销片必须安装紧固；所有安全防护措施必须落实到位。

9. 水平安全网等相应的安全防护措施，必须符合专项施工方案的要求。

10. 安装施工记录及质量检验记录应及时、完整。

重要安全准则

安全防护装备：所有作业人员必须佩戴安全帽、防滑手套及安全鞋。

承载与稳定性：应遵循“4比1”的稳定性原则，即在未加装额外支撑的情况下，脚手架的搭建高度不得超过其底座最短边尺寸的四倍。

材料检查：严禁使用任何已损坏、弯曲变形或严重锈蚀的构件。

构件兼容性：若需混用不同制造商生产的构件，必须进行单独的兼容性验证。

圆盘脚手架常见问题解答

Q 圆盘连接结构是如何确保系统稳定性的？

A 圆盘脚手架的圆盘节点允许在同一平面内实现多达8个方向的连接。其楔头自锁机制能够确保形成一种“半刚性”接头。一旦用锤子敲击楔块将其锁紧，便会在接头处产生极高的预紧力，从而减小位移（即P-Delta效应）；与碗扣式（Cuplock）或插销式（Kwikstage）系统相比，该结构具有更为卓越的抗扭刚度。
Q 你们的圆盘系统是否兼容其他主要品牌（例如：Layher）的产品？

A 兼容性确实是客户普遍关注的一个问题。我们的圆盘脚手架系统采用标准的8孔圆盘设计及48.3毫米的钢管直径。尽管其尺寸规格与许多国际通用的脚手架系统兼容，但我们强烈建议您在混用不同制造商的组件之前，先与我们的工程师进行技术咨询，以确保接头的刚度及整体系统的安全合规性。
Q 在腐蚀性环境下，热浸镀锌（HDG）涂层的防腐寿命约为多久？

A 我们的构件均依据ISO 1461标准经过严格的热浸镀锌工艺处理，其平均锌层厚度可达到≥80μm。在典型的工业环境或沿海环境中，该涂层可提供长达15至20年的防腐保护，其防腐性能显著优于预镀锌或喷漆处理的同类产品。
Q 为什么你们选用Q355B钢材，而非标准的Q235钢材？

A Q355B（S355JR）是一种高强度低合金钢，其屈服强度显著高于Q235钢。选用该材质使得我们的圆盘立杆在保持轻量化的同时，能够承受更重的荷载，从而有效降低运输成本并减轻劳动强度。在高层建筑及工业脚手架领域，Q355B钢材已被公认为行业内的“黄金标准”。
Q 你们的圆盘脚手架是否符合国际安全标准？

A 是的。我们的产品均依据EN 12810-1/2（欧洲标准）、ANSI/SSFI SC100-5/05（美国标准）以及AS/NZS 1576（澳新标准）进行设计、测试并获得认证。针对每一批次的货物，我们均提供完整的材料检测报告（MTR）及批次追溯信息，以确保现场施工时的结构安全性与完整性。
