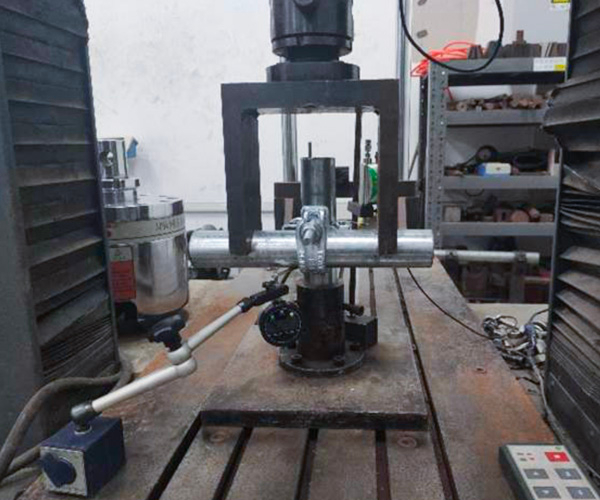

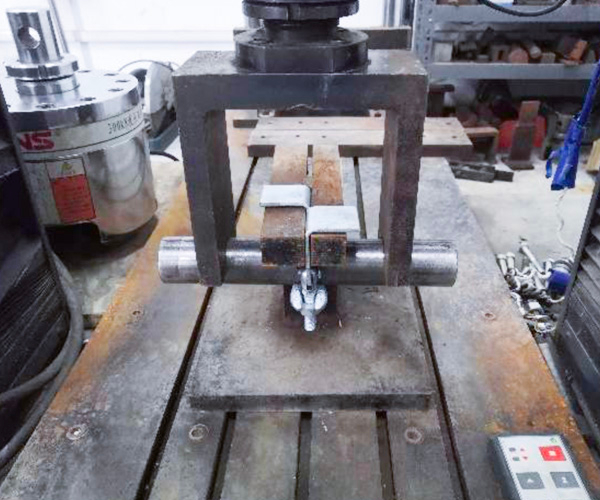

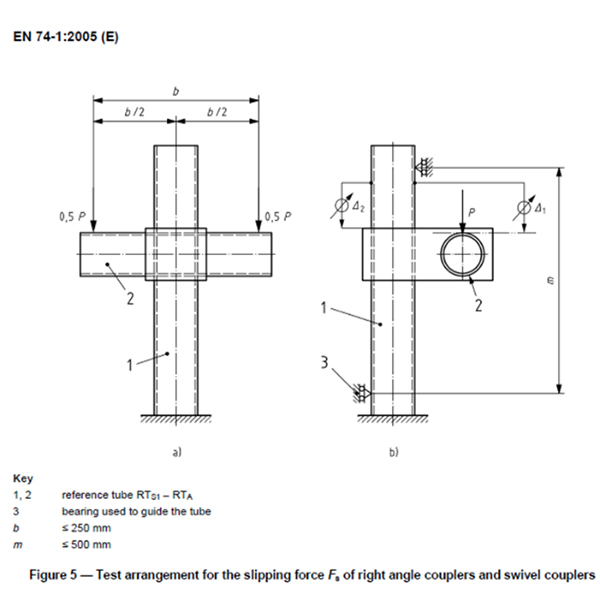

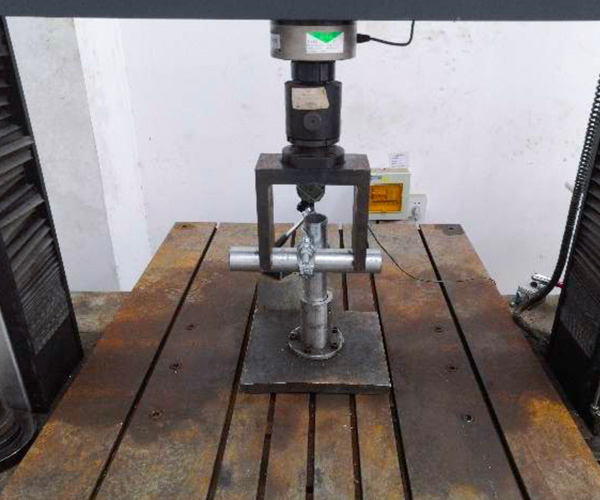

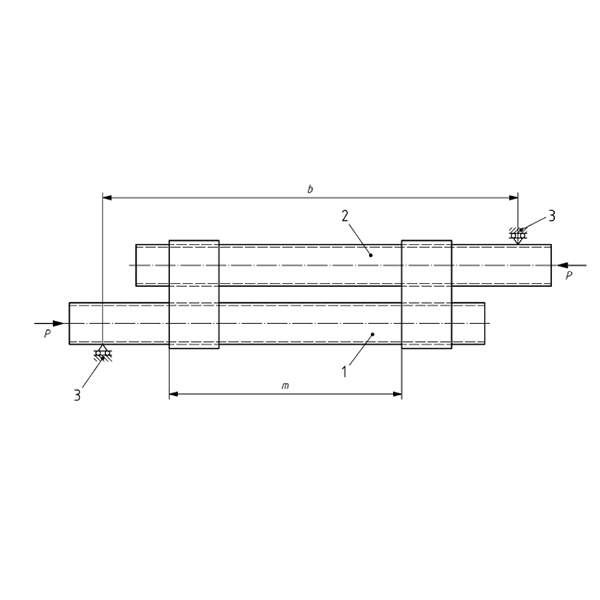

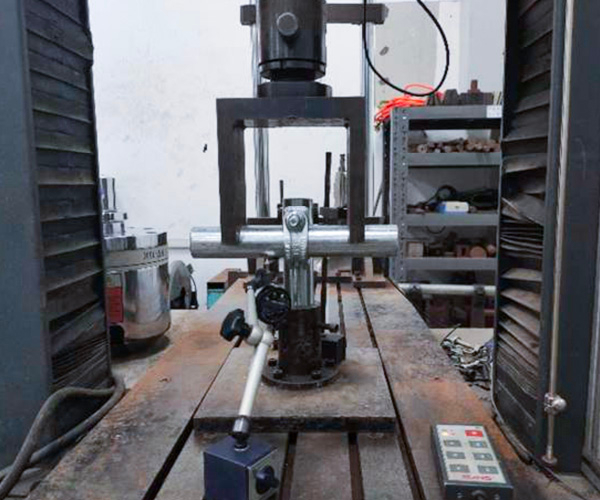

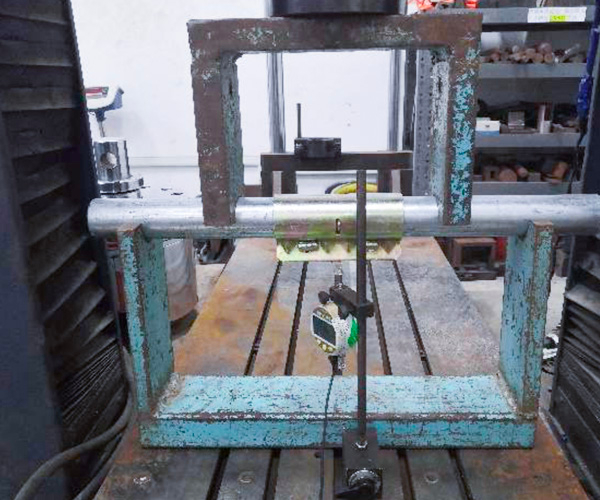

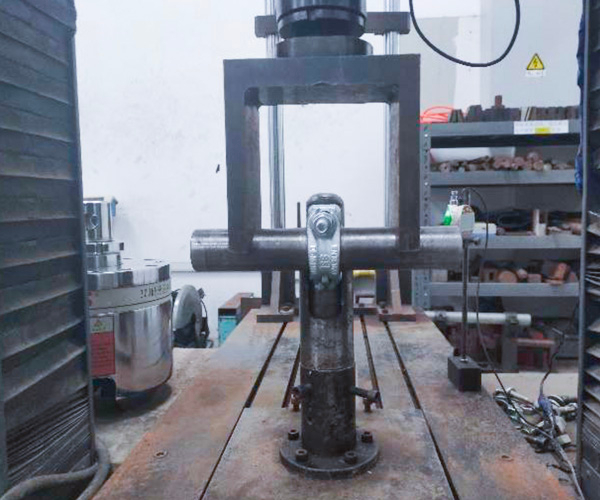

测试锻造直角扣件（滑动力）

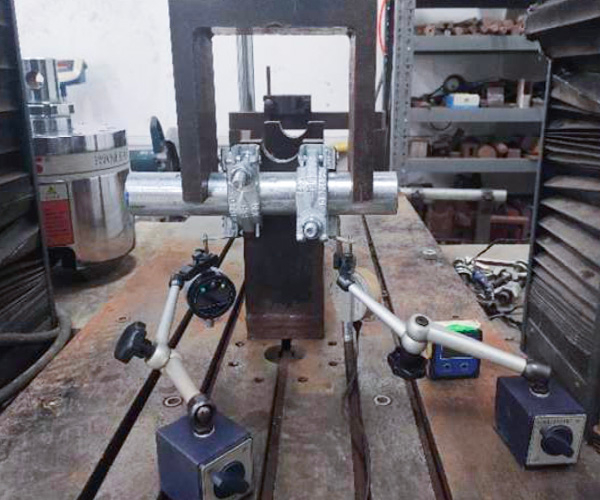

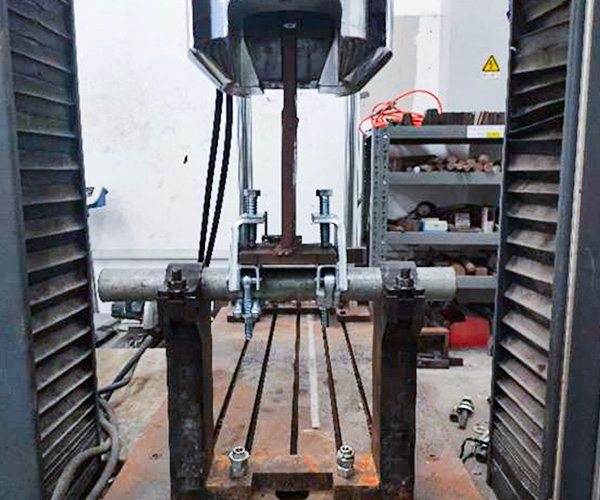

测试锻造直角扣件（故障力）
结果摘要：
序号
测试项目
测试方法
滑动力
EN 74-1：2005
失效力
测试结果：
测试条款
测试要求
测试结果
结论
7.2.1
△1≤7mm，FS，5％≥10.0KN
△1= 7mm，FS，5％= 15.88KN
通过
1mm≤△2≤2mm，fs，5％≥15.0kN
1mm≤△2≤2mm，fs，5％= 15.91KN
7.2.2
FF，5％/γR2≥30.0KN
FF，5％/γR2= 50.63kn

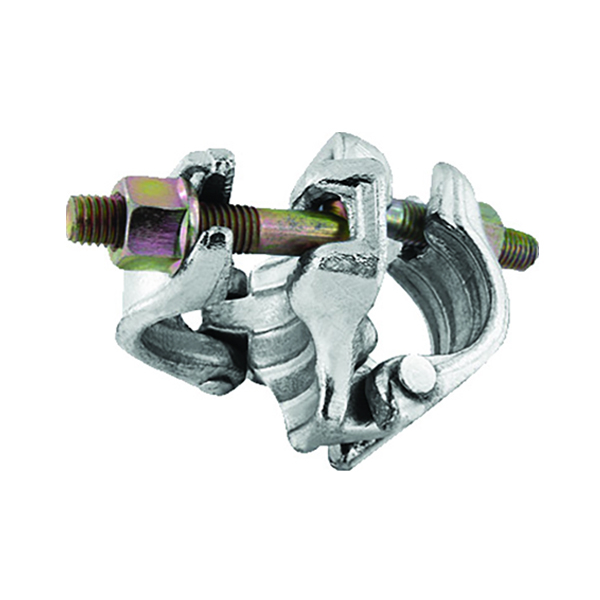

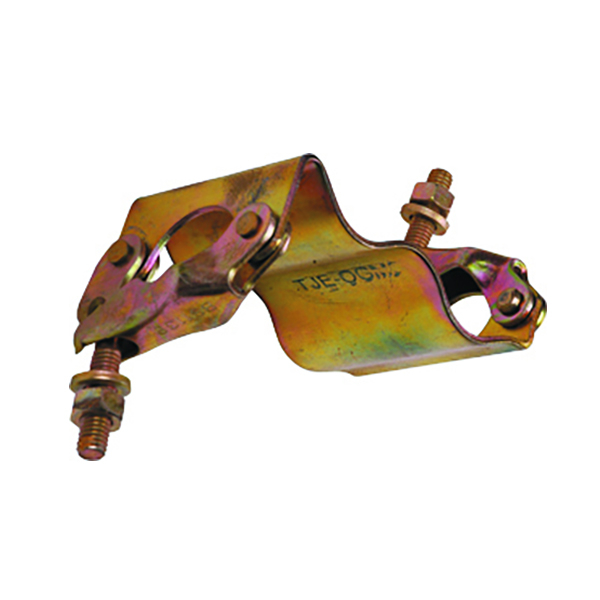

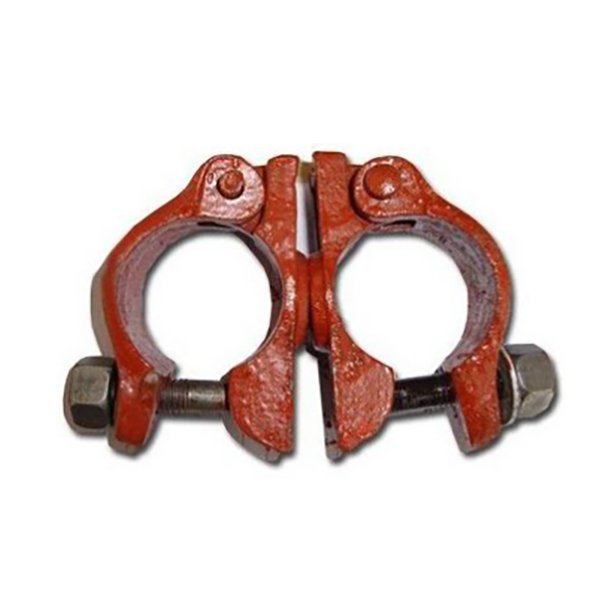

直角扣件（Right Angle Coupler）尺寸规格表
规格维度/项目
锻造直角扣件
冲压直角扣件
产品英文名称
Drop Forged Right Angle Coupler
Pressed Steel Right Angle Coupler
制造工艺
锻造
冷冲压
材质
优质 Q235 / Q355 碳素结构钢
优质 Q235 钢板
适用钢管外径
Ø48.3 mm (标准 1.9" 脚手架钢管)
符合执行标准
BS1139 / EN74 Class B / JIS
BS1139 / EN74 Class A / JIS
螺栓规格
T型螺栓M12 / M14 × 88 mm

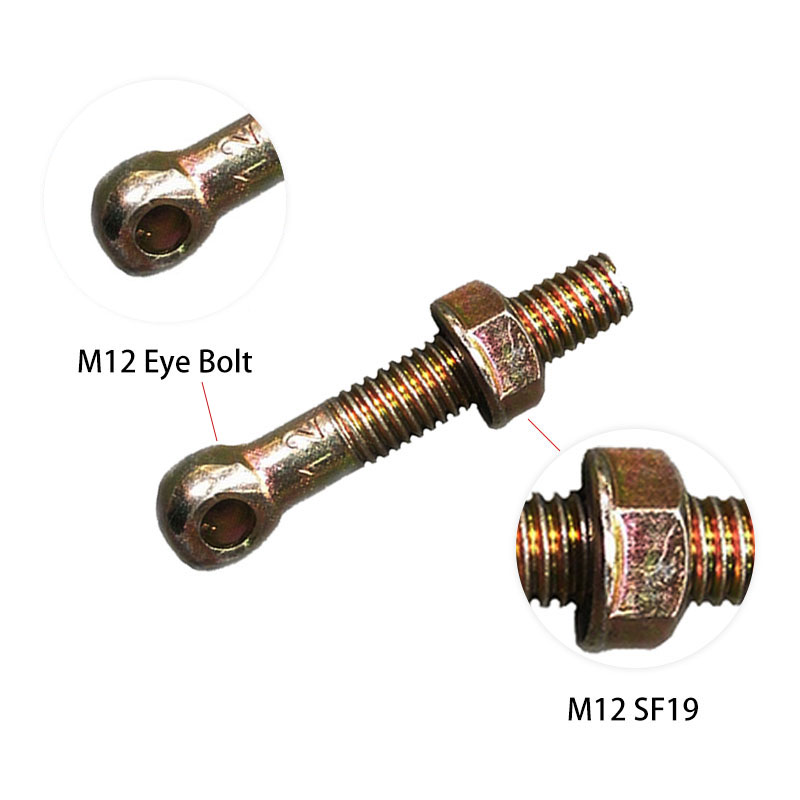

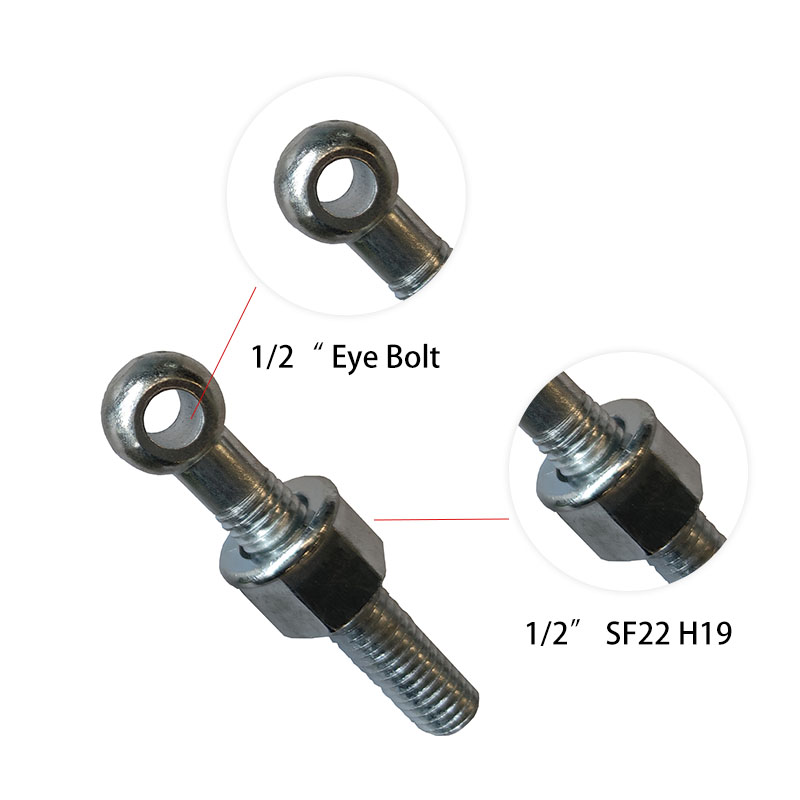

眼镜螺栓 (Eye Bolt) M12 × 85 mm
螺母规格
21mm凸缘螺母 (1/2" BSW) / 22mm / 23mm
21mm / 22mm六角螺母
螺栓抗拉等级
4.8级 / 8.8级高强度可选
4.8级 / 8.8级可选
单重范围
1.00 - 1.15 kg /个
0.85 - 0.95 kg /个
最小下滑荷载
≥ 15.0 kN (符合 EN74 Class B 标准)
≥ 10.0 kN (符合 EN74 Class A 标准)
破坏荷载
≥ 30.0kN
≥ 20.0kN
表面处理
电镀锌 / 热镀锌
最小起订量
1,000 pcs
2,000 pcs
包装方式
25个/编织袋，1,000个/钢托盘
30个/编织袋，1,200个/木托盘
主要应用场景
重型钢管脚手架、高层建筑、石油化工、大型桥梁
标准民用建筑、砌体脚手架、轻型施工

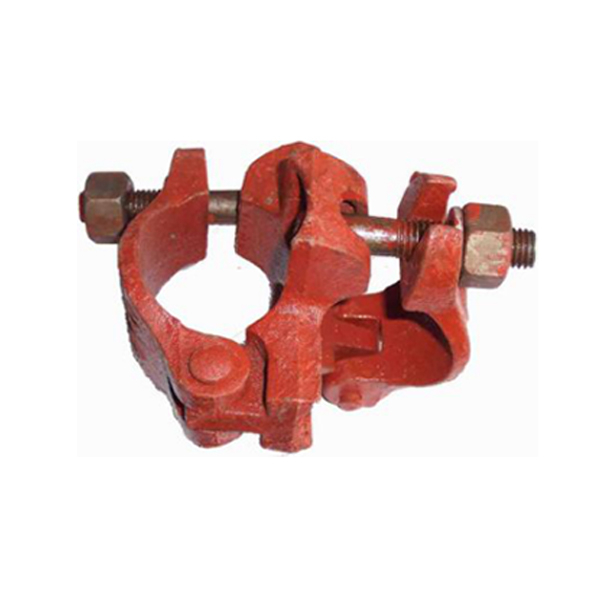

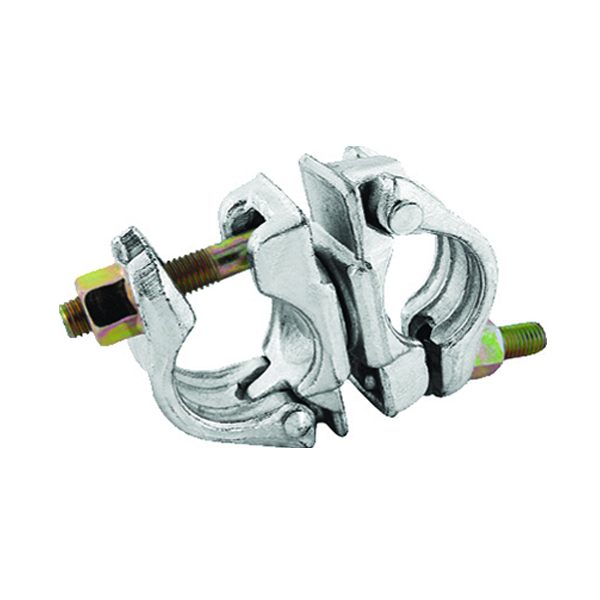

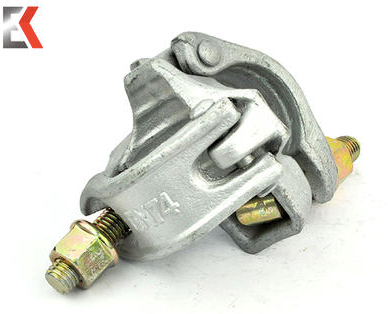

直角扣件检验图片
额外补充说明：
螺母与工具适配说明 (Nut & Spanner Compatibility)：
21mm (1/2" BSW)： 英国及欧洲市场主流规格（适配 21mm 扳手）。
22mm (M14)： 国际通用及中东、东南亚市场标准。
23mm： 澳大利亚及新西兰市场指定规格。
适用管径定制 (Custom Tube Diameter)：
除标准 Ø48.3mm 外，亦可定制 Ø60.3mm 或 Ø38mm / Ø42mm 异径直角扣件。
产品特点与定制服务：
高承载能力：依据 EN74 B 级标准设计，适用于重型脚手架、高层建筑施工、造船以及油气工程等领域。
螺母规格选项：
21mm（1/2" BSW 螺母）：适用于英国、欧洲及中东市场。
22mm / 23mm 螺母：适用于澳大利亚、新西兰及东南亚市场。
7/8"（22.2mm）六角螺母：适用于美国及加拿大市场。
（旋转扣件，B类）
△1≤7mm，fs，5％= 10.6Kn
FS = 30KN，△2˂1mm
FF，5％/γR2≥20.0KN
FF，5％/γR2= 24.4KN

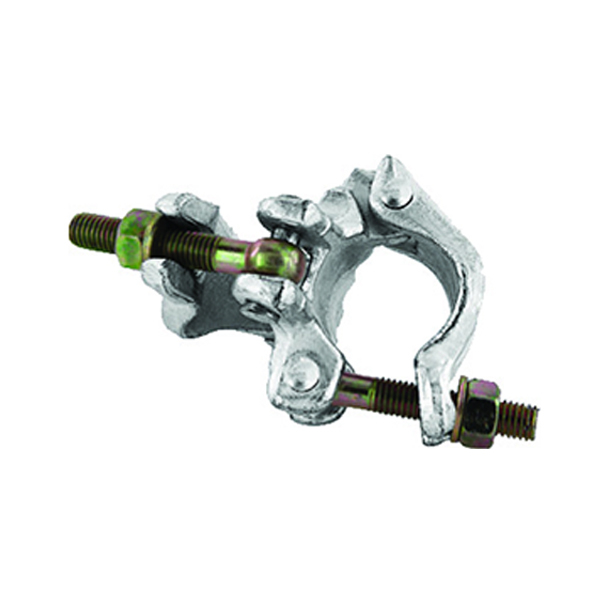

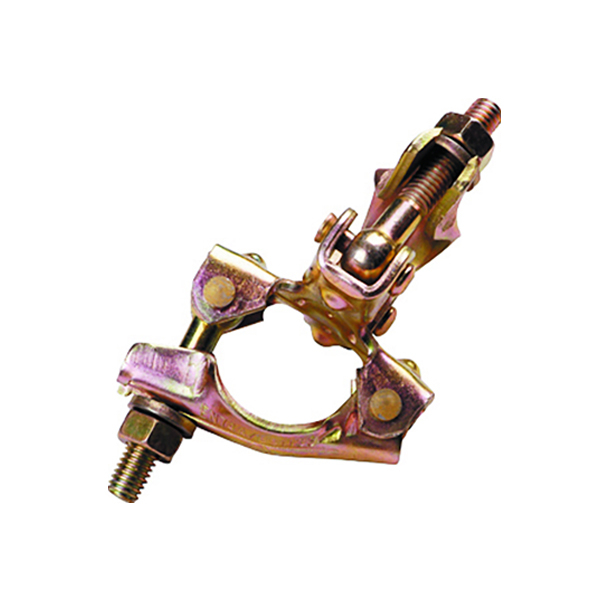

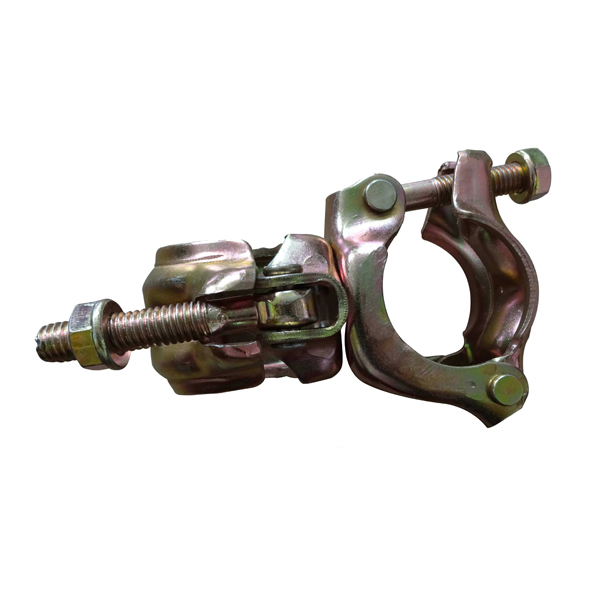

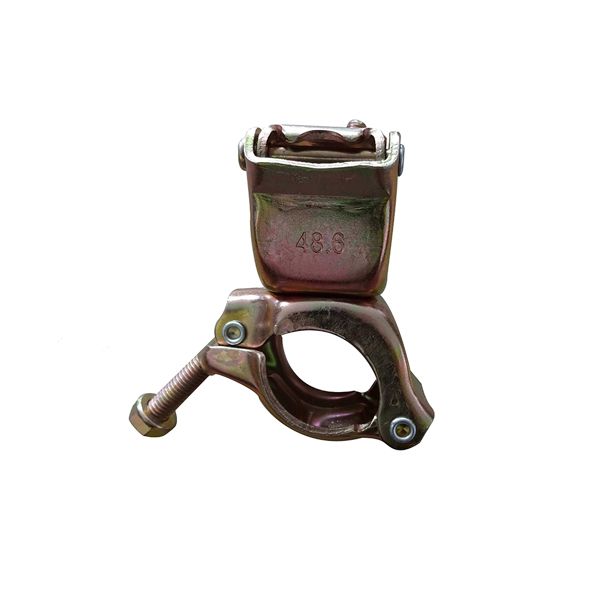

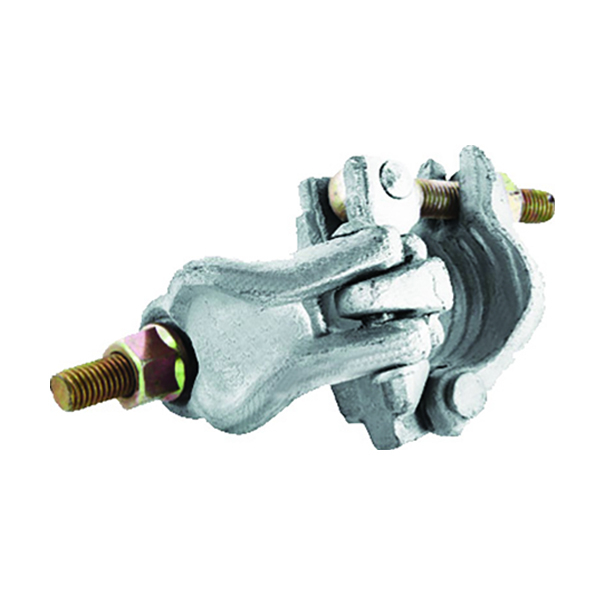

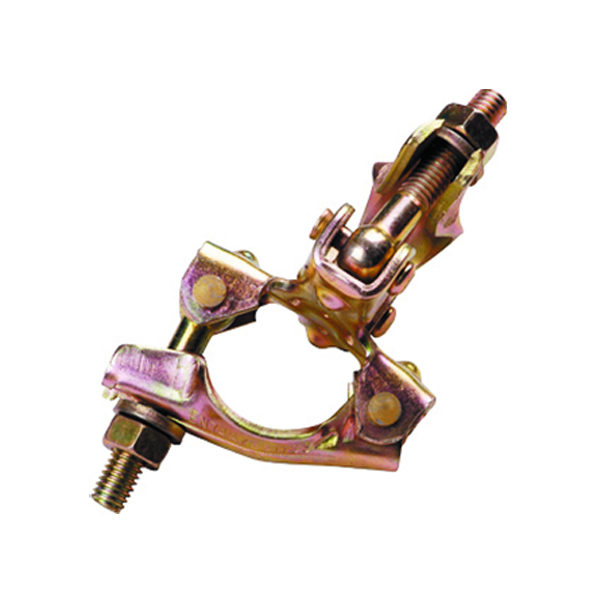

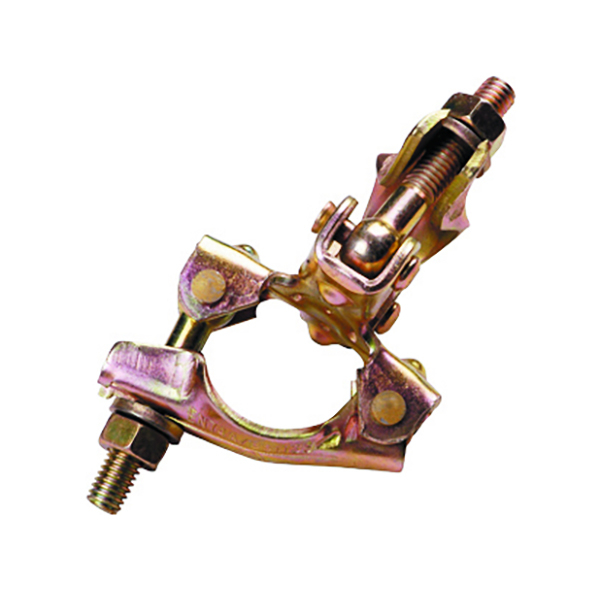

旋转扣件规格参数
规格参数维度
锻造旋转扣件
冲压旋转扣件
Drop Forged Swivel Coupler
Pressed Steel Swivel Coupler
360° 热模锻造 + 中心旋转销
冷冲压成型 + 旋转铆钉
主体材质
优质 Q235B / Q355B 结构钢
Ø48.3 mm (标准 1.9"脚手架钢管)
旋转角度
360度无死角自由旋转
扣件壁厚
≥4.0 - 4.5 mm (高刚性盖板)
≥3.0 - 3.5 mm
执行与认证标准
EN74-1 Class B / Class A / BS1139 / AS/NZS 1576.2
BS1139 / EN74 Class A
中心旋转铆钉
Ø16 mm - Ø18 mm 高强度实心锻造铆钉
Ø14 mm - Ø16 mm 强化碳钢铆钉
T型螺栓 M12 / M14 × 88 mm
21mm (1/2"BSW) / 22mm / 23mm (澳标)
21mm / 22mm 六角螺母
1.10 kg - 1.25 kg/个 (标准重 1.15 kg)
0.90 kg - 1.00 kg/个
抗滑荷载
≥15.0kN (符合 Class B 标准)
≥10.0kN (符合 Class A 标准)
≥28.0 - 30.0kN
≥20.0kN
起订量
1000 pcs
2000 pcs
25个/编织袋，1000个/钢托盘
30个/编织袋，1200个/木托盘
应用场景
对角斜撑、弧形/异形建筑脚手架、造船厂及石油化工
临时临边防护栏、斜角加固、事件舞台搭设

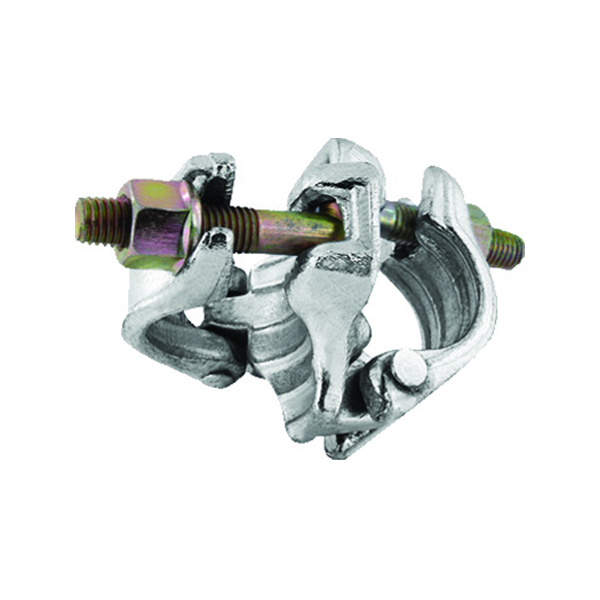

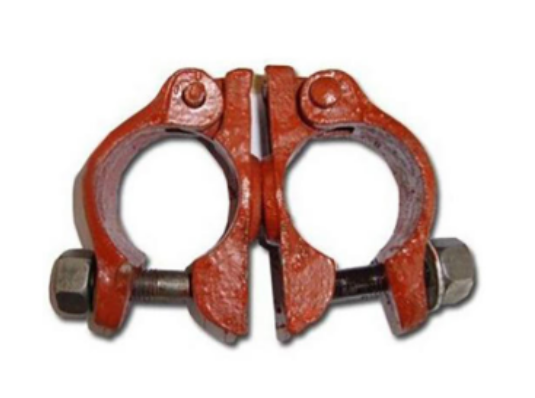

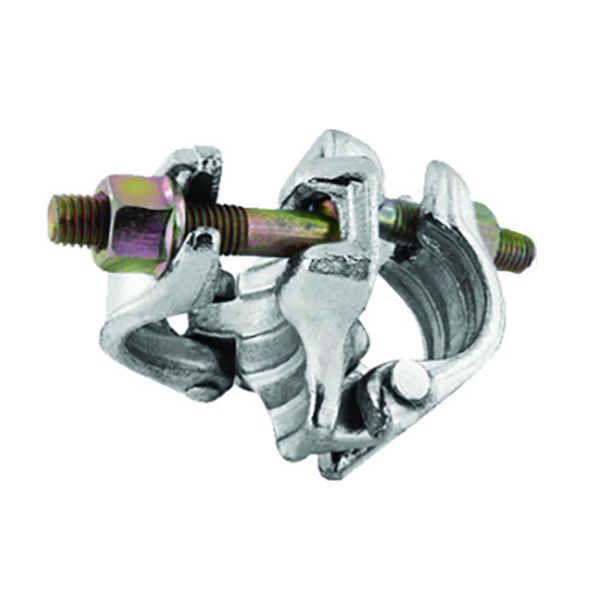

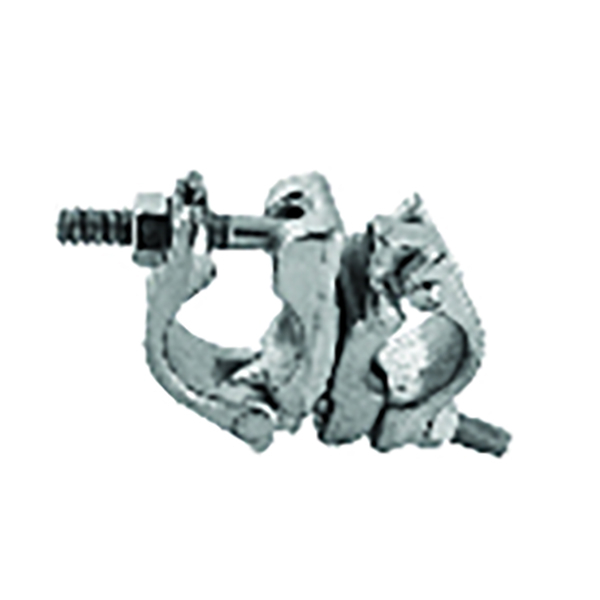

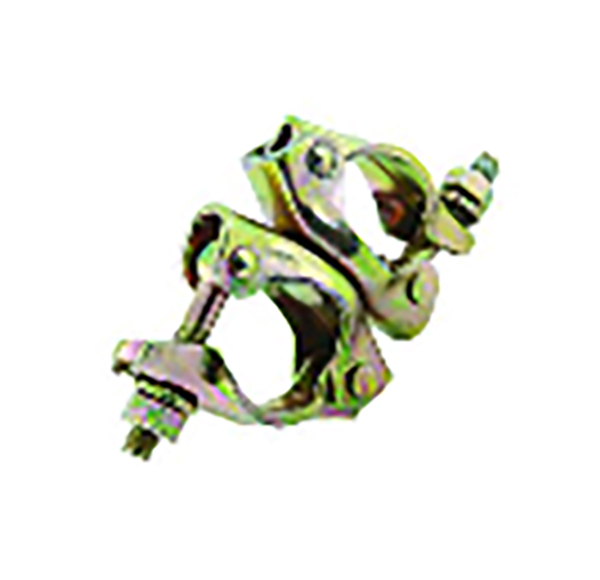

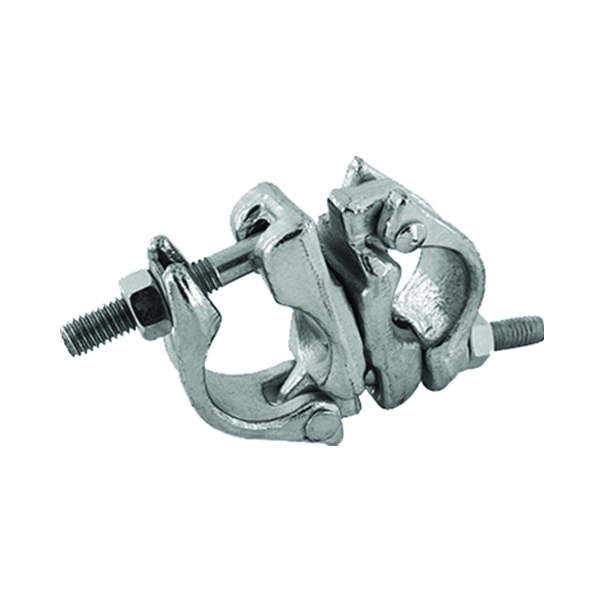

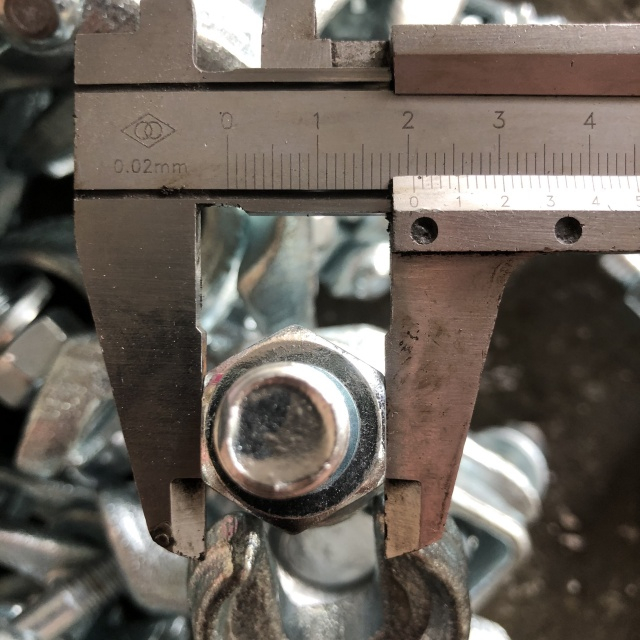

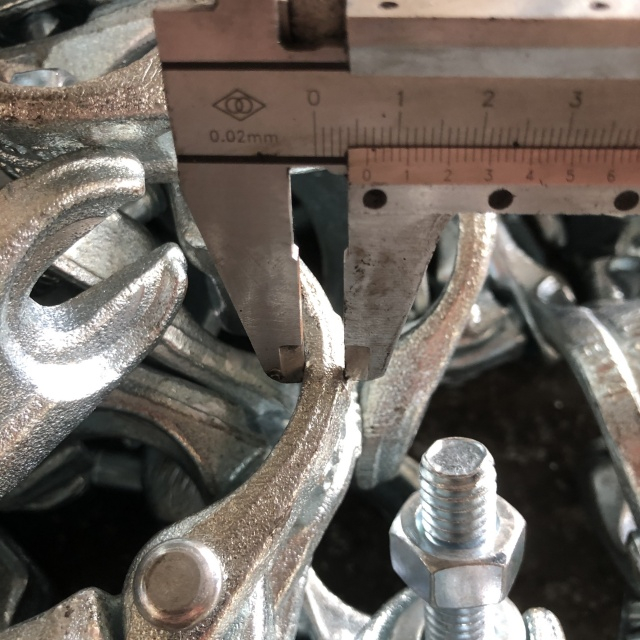

旋转扣件检验图片

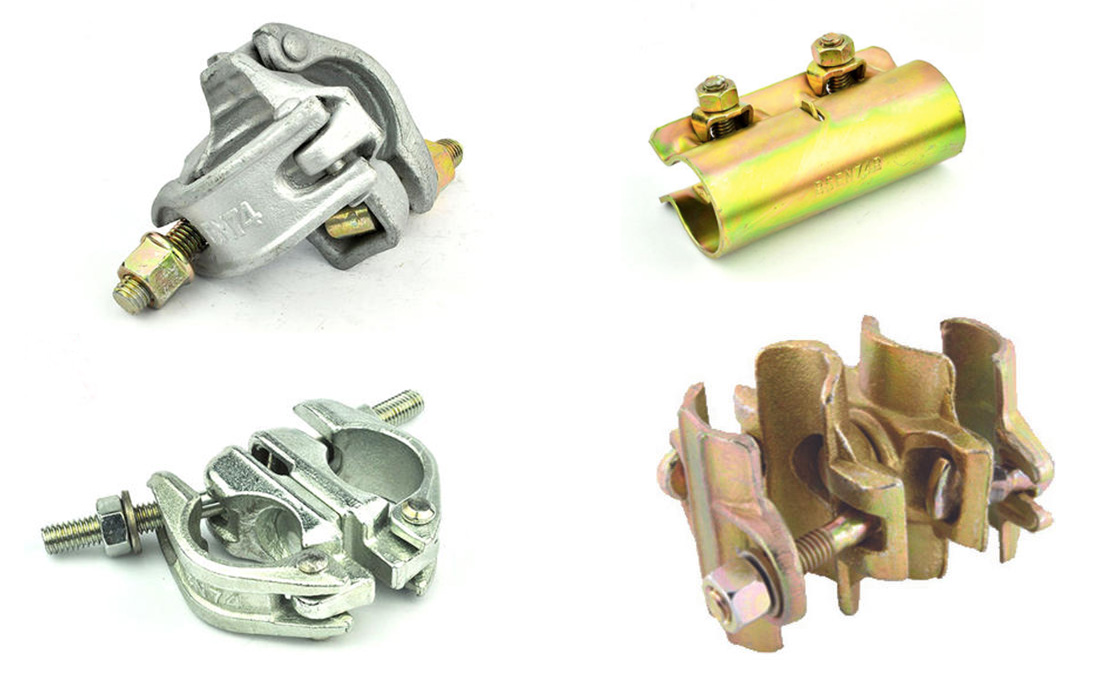

直角扣件与旋转扣件的区别（Right Angle vs. Swivel Coupler）：
直角扣件（Right Angle / Double）： 固定 90° 交叉连接，主要承载主承重杆件（立杆与横杆）。
旋转扣件（Swivel Coupler）： 可 360° 旋转，专门用于连接斜撑管（Diagonal Bracing），确保脚手架整体结构的侧向稳定性。
中心旋转销（Center Pin）安全性提醒：
旋转扣件的关键在于中心旋转铆钉。锻造旋转扣件采用 Ø16mm/Ø18mm 大直径热锻铆钉，受强力拉扯时不会松脱或断裂，确保符合 EN74-1 Class B 的安全标准。

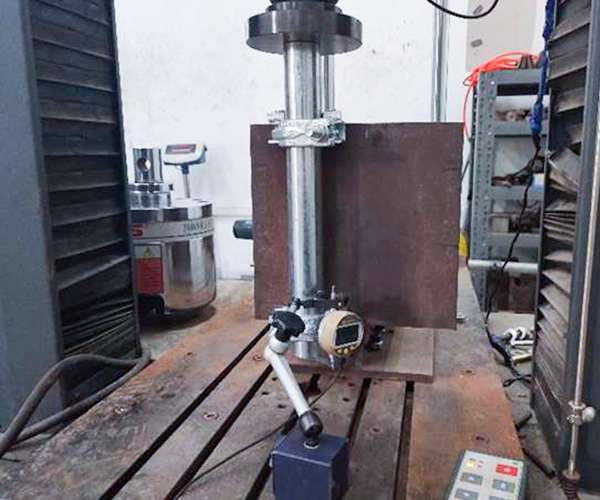

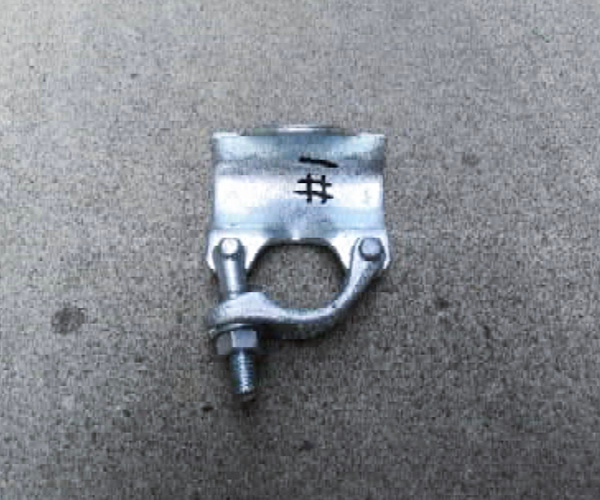

测试中
测试后

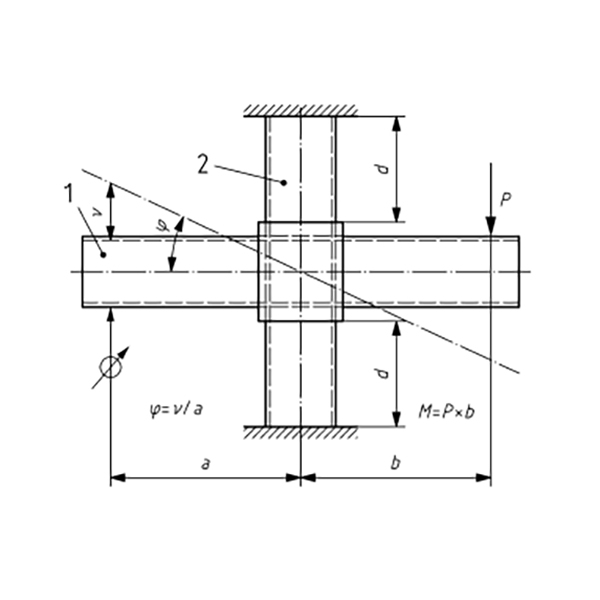

EN 74-1：2005第7.4.3条

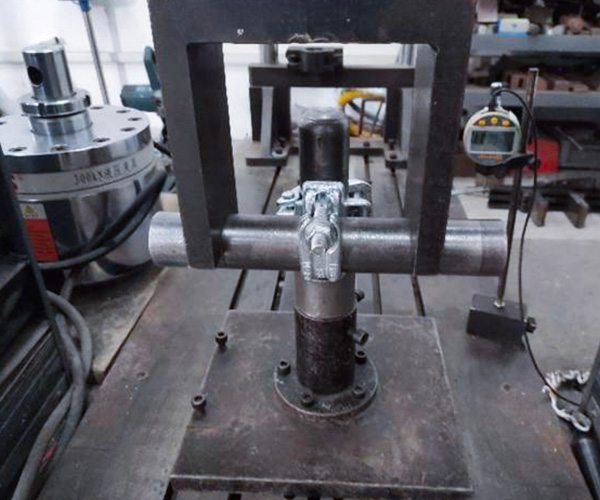

EN 74-1：2005第7.2.1条
（外接扣件，B类）

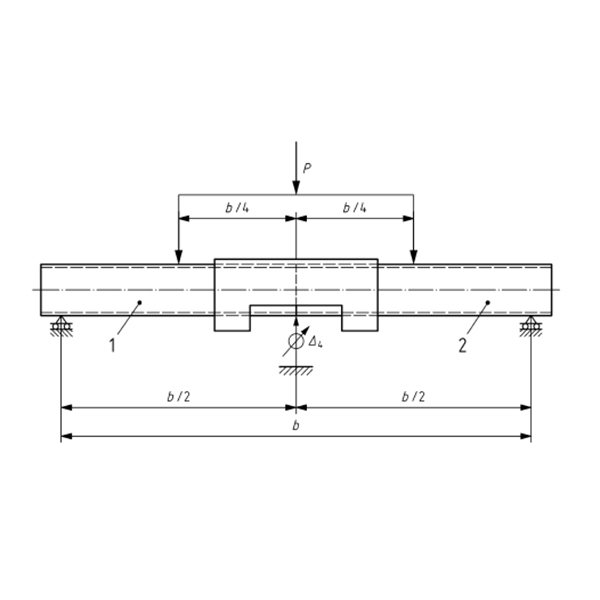

△ 4= 5mm，m b ，5％= 1.43knm
△ 4= 5mm，m b ，5％≥1.4knm

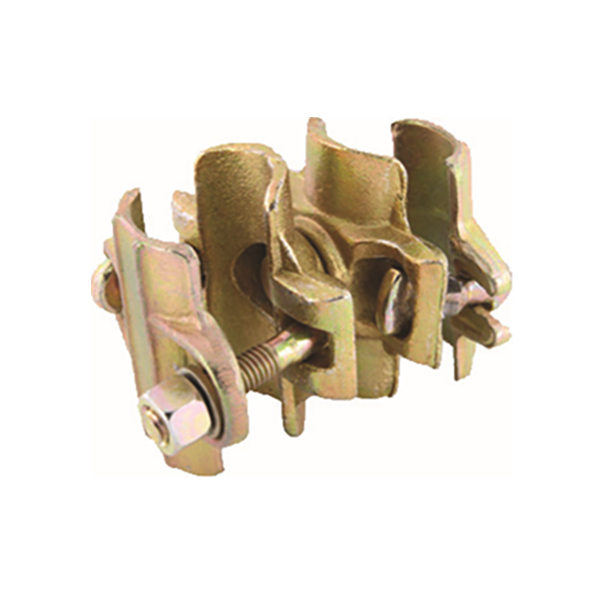

套管扣件详细尺寸规格表
冲压套管扣件
铸铁/锻造套管扣件
Pressed Steel Sleeve Coupler / Joint Clamp
Cast / Forged Sleeve Coupler
优质冷冲压成型
铸造或热模锻造
优质Q235碳素钢板 (厚度≥ 3.5 - 4.0mm)
铸铁或Q235B 锻钢
Ø48.3 mm (标准1.9"脚手架钢管)
连接方式
外套包裹式对接
扣件整体长度
200 mm - 210 mm (保证足够的管端包裹深度)
200 mm - 210 mm
EN74-1 Class A / BS1139 / AS/NZS 1576.2
EN74-1 / BS1139 Standard
中心长螺栓M12 / M14 × 75 mm 或 M12 × 80 mm
中心长螺栓 M12 / M14 × 75 mm
21mm/22mm六角螺母
0.95 kg - 1.05 kg/个 (标准重 1.00 kg)
1.10 kg - 1.25 kg/个
抗拉荷载
≥6.0 kN (符合 EN74-1 对接拉力要求)
≥6.0 - 9.0 kN
破坏/屈服荷载
≥15.0kN
≥18.0kN
20个/编织袋，1000个/钢托盘
出口热销国家
英国、爱尔兰、新西兰、澳大利亚、马来西亚
欧洲部分地区、中东油气项目

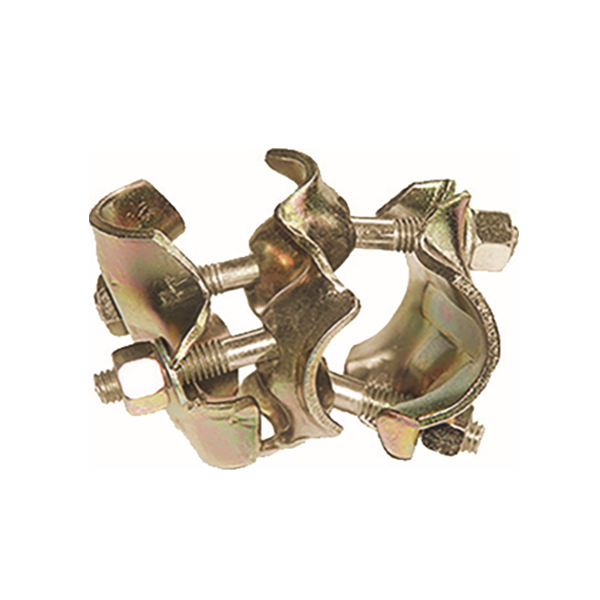

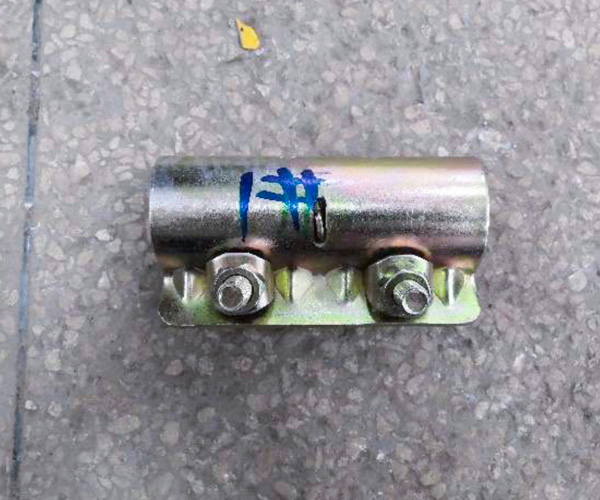

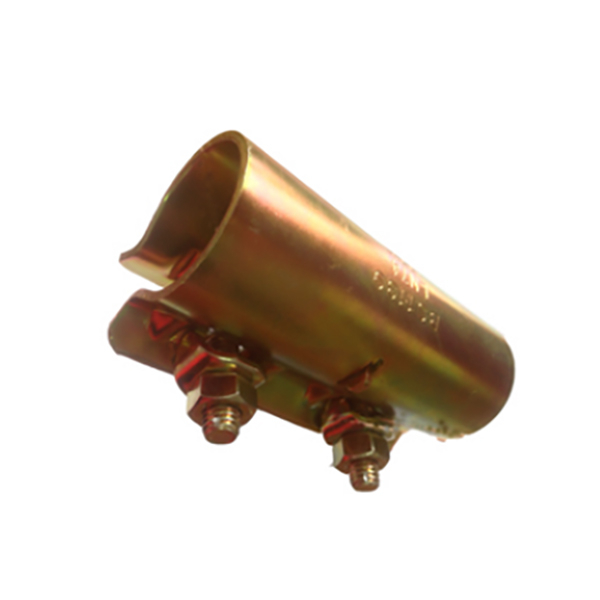

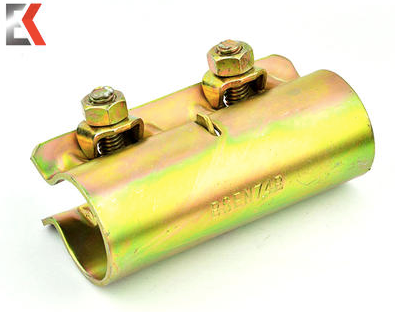

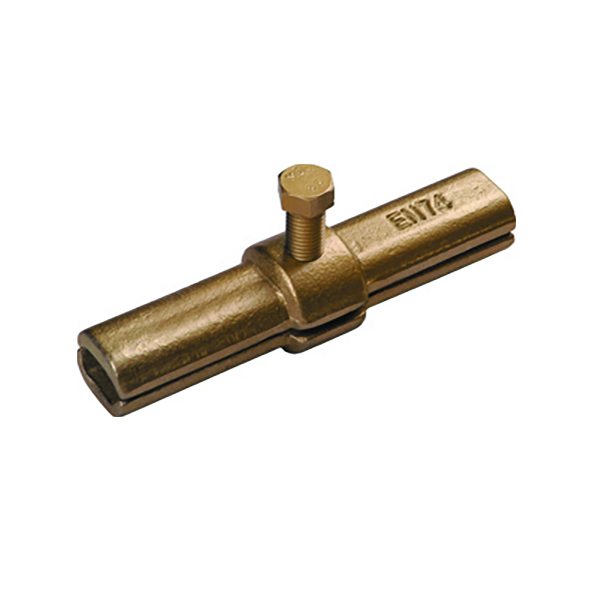

外接扣件检验图片
套管扣件（Sleeve Coupler）与内塞接头（Joint Pin）的区别：
Sleeve Coupler（套管扣件/外接）：从钢管外部包裹并使用螺栓紧固，抗弯曲和抗拉力更强，是符合 EN74 / BS1139 规范的主流外部对接配件。

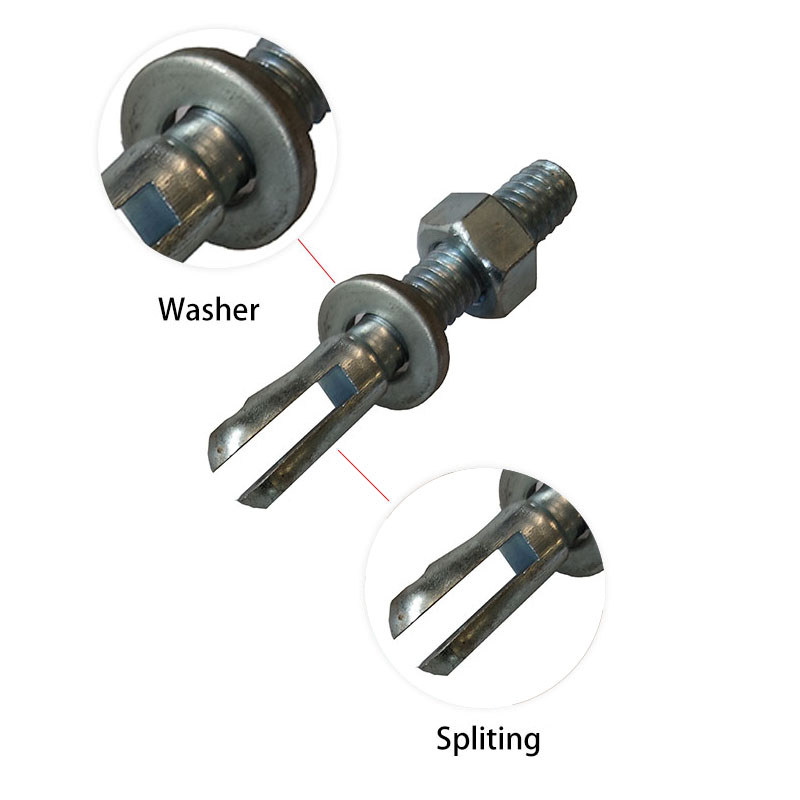

Joint Pin（内塞接头/内接）：插入钢管内部扩胀固定，主要用于内接，但抗弯矩性能低于外套管扣件。
螺母与工具适配说明：
英国及爱尔兰 (UK & Ireland)：统一配备21mm(1/2" BSW)螺母。
澳大利亚及新西兰 (AU & NZ)：推荐搭配23mm螺母，且强制要求热浸镀锌 (HDG) 防腐，以延长户外沿海使用寿命。
BS 1139-2.2：2009+A1：2015第7条和附件A.2
1mm≤△2≤2mm，FS，5％= 1.83kn
1mm≤△2≤2mm，fs，5％≥1.04kn
猪耳扣/横杆扣详细尺寸规格表
冲压横杆扣件
锻造横杆扣件
Pressed Steel Putlog / Wrapover Coupler
Drop Forged Putlog Coupler
热模锻造盖板/底座
优质Q235碳素结构钢板
优质Q235B / Q355B锻钢
扣件结构形式
单单扣/包裹式单扣
锻造单扣
≥3.0 - 3.5mm
≥4.0mm
BS1139 Standard / EN74
BS1139 / EN74 Standard
T型螺栓M12×85 mm或M12×88 mm
T型螺栓M12×88 mm
21mm(1/2"BSW)/22mm/23mm (澳标)
21mm/22mm/23mm
0.60kg - 0.70kg/个(标准重0.63 kg)
0.68 kg - 0.75 kg/个
抗滑性能
≥0.63kN (符合 BS1139 非承重单扣标准)
≥1.0kN
35个/编织袋，1400个/钢托盘
30个/编织袋，1200个/钢托盘
英国、澳大利亚、南美、越南、南非
英国、中东油气工程、欧洲

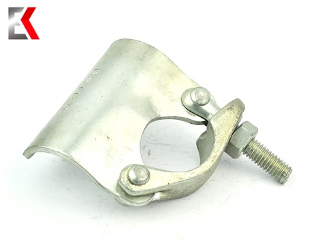

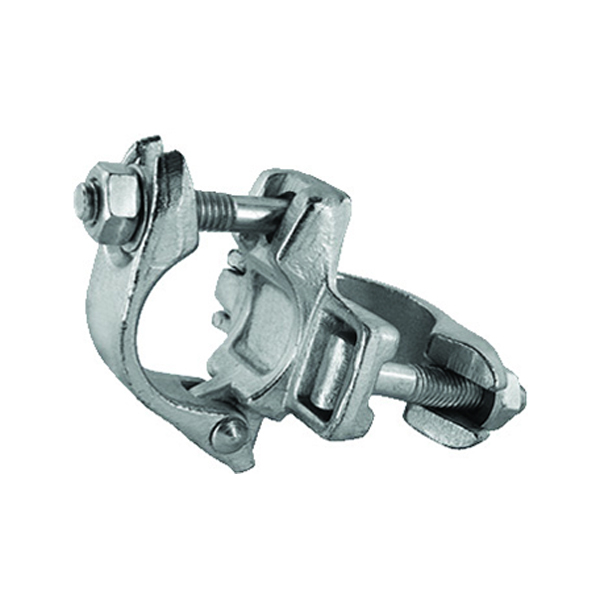

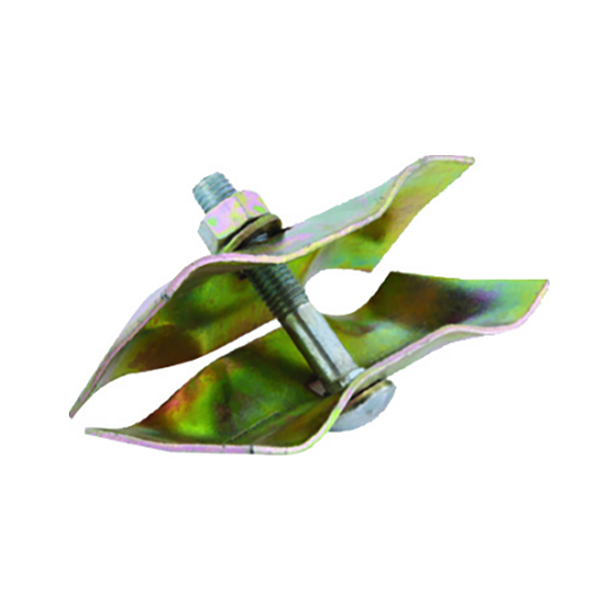

猪耳扣件检验图片
猪耳扣的核心用途与局限：
主要用途：专门用于将水平横向小横杆固定在大横杆上以支持踏板，或者固定边栏。
安全禁忌（非承重扣件）：猪耳扣件属于单侧夹紧结构，严禁用于立杆与大横杆的垂直主承重连接。主承重节点必须使用直角扣件。
市场偏好与螺母规格：
英国及爱尔兰 (UK & Ireland)：需求量极大（英国常规脚手架搭设大量使用），统一配备21mm (1/2" BSW) 法兰螺母。
澳大利亚及新西兰 (AU & NZ)：适配23mm 螺母，且多要求热浸镀锌处理。
强度试验
钢管滑移试验
沿管材和法兰滑动试验
AS/NZS 1576.2：2016附录L
AS/NZS 1576.2：2016附录M
AS/NZS 1576.2：2016附录N
附录L
合格
附录M
附录N
悬梁扣件详细尺寸规格表
锻造重型梁扣
铸造/冲压梁扣
Drop Forged Gravlock / Girder Coupler
Cast / Pressed Steel Beam Clamp
整体热模锻造
铸造或组合冲压
优质Q235B / Q355B / 45#高强度碳素钢
高韧性可锻铸铁 或 Q235钢
可夹持梁翼缘厚度
最大可夹持45 mm
最大可夹持35 mm - 40 mm
设计结构形式
成对使用
EN74 Standard / BS1139 / AS/NZS 1576.2
BS1139 Standard / AS 1576
压紧螺栓规格
8.8级高强度螺栓M16×90 mm (高紧固力)
8.8级/4.8级螺栓M14 / M16 × 85 mm
23mm/24mm 重型六角螺母（美标可选7/8"/22.2mm）
21mm/22mm/23mm六角螺母
1.40 kg - 1.50 kg /个(标准重 1.45 kg)
1.20 kg - 1.35 kg /个
安全工作荷载
滑动荷载: 10.0 kN / 对；拉拔荷载: 30.0 kN / 对
滑动荷载: 6.5 - 8.0 kN / 对；拉拔荷载: 20.0 kN / 对
500 pcs (或 250 对)
15个/纸箱，600个/钢托盘
20个/编织袋，800个/木托盘
美国、加拿大、英国、新加坡、阿联酋、巴西
东南亚、中东常规建筑工程

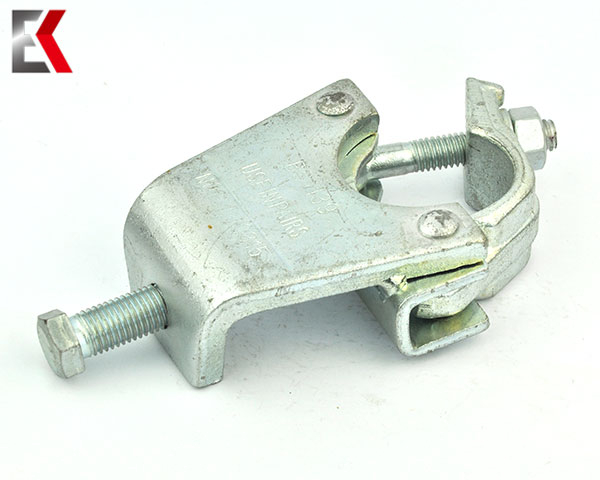

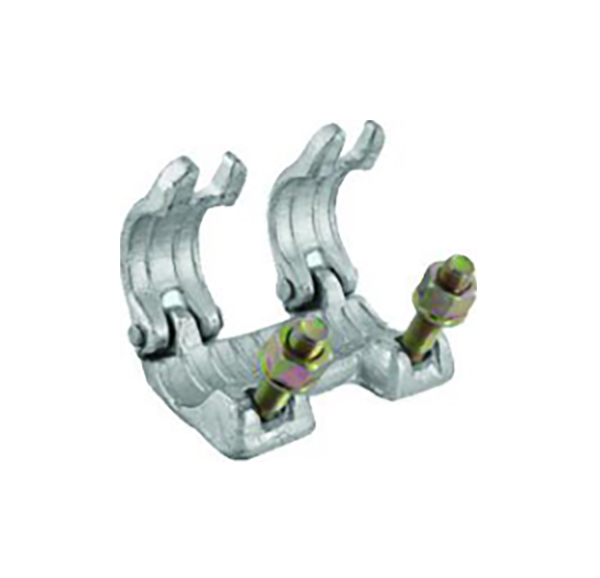

悬梁扣件检验图片
绝对安全警示 —— 必须成对使用：
梁扣在施工搭建时，必须对称成对安装在工字钢梁的两侧翼缘板上，以确保两侧受力平衡。严禁单侧单独使用！
不同市场的螺栓螺母适配：
北美市场（US & Canada）：需求量极大（高层钢结构建筑多），通常指定搭配7/8" (22.2mm) 重型螺母，以便工人直接使用电动冲击扳手施工。
英国、中东与新加坡：标配M16高强度螺栓+ 23mm / 24mm螺母，大型油气平台工程强制要求热浸镀锌表面处理。
关于EN 74-1：2005

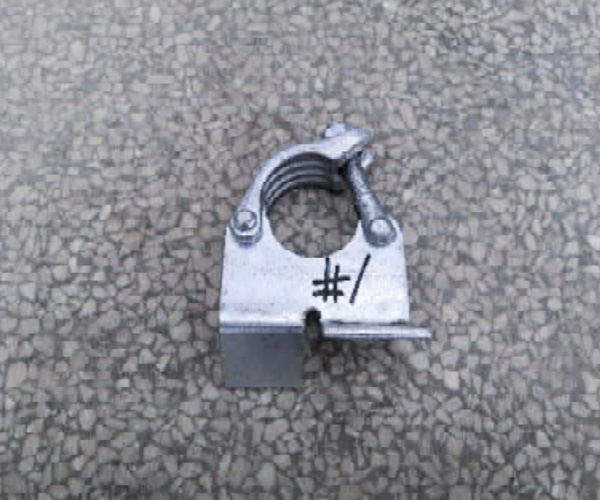

1＃
2＃
3＃
4＃
5＃
失效力（kN）
42.84
38.89
43.60
42.91
40.79
29.8
防风扣/踏板固定扣件详细尺寸表
冲压防风踏板扣件
锻造重型防风扣
Pressed Steel Board Retaining Clamp / BRC Clamp
Drop Forged Board Retaining Clamp
精密冷冲压成型(Cold Pressed)
热模锻造夹头+冲压卡板组合
优质Q235碳素钢板(厚度≥3.5-4.0mm)
优质Q235B/Q355B锻钢+钢板
适用踏板厚度
适配 38 mm - 50 mm 木踏板及标准金属踏板
适配 38 mm - 50 mm 木踏板及重型金属踏板
方头螺栓 M10 / M12 × 70 mm
方头 / T型螺栓 M12 × 75 mm
19mm/21mm (1/2"BSW) 凸缘螺母
0.55 kg - 0.65 kg /个 (标准重 0.60 kg)
0.68 kg - 0.75 kg /个
防风固定拉力
≥1.5 - 2.0kN (防止踏板掀翻与滑动)
≥2.5kN
40个/编织袋，1500个/钢托盘
英国、瑞典、芬兰、挪威、爱尔兰、澳大利亚
英国、北欧海洋工程、中东
固板扣件检验图片
市场/地区
东南亚 / 中东
英国 / 欧洲
澳大利亚 / 新西兰
北美
执行标准
EN74 / BS1139 / JIS
EN74-1 / BS1139
AS/NZS 1576.2
OSHA / ANSI A10.8
螺栓与螺母规格
Eye Bolt / T-Bolt + 22mm (M14) 六角螺母
T型螺栓 M12/M14 + 21mm (1/2" BSW) 凸缘螺母
T型螺栓 M12/M14 + 23mm 法兰螺母
M12/M14 螺栓 + 7/8" (22.2mm) 重型六角螺母
适配工具/扳手
22mm公制扳手
21mm (7/16" ) 脚手架扳手
23mm扳手
7/8"美制扳手
性能等级
Class A / Class B 均有
Class B (高承载，抗滑≥15kN)
Class B 等同标准
重型
主流表面处理
电镀锌
热镀锌
电镀锌 / 漆面
市场特殊偏好
高度看重性价比与交期；中东大型油气项目强指 EN74 Class B，常规民建偏向 22mm 螺母。
绝大多数强制要求 Class B 认证，要求印刻 EN74 标识及工厂追溯码。
沿海气候多，对防腐蚀要求极高；螺母尺寸指定 23mm（与英欧 21mm 不通用）。
工人习惯使用美制 7/8"螺母及电动冲击扳手；部分项目偏好带厚垫圈。
螺母尺寸差异
中东及东南亚： 普遍接受 22mm (M14) 公制六角螺母。
英国及欧洲市场： 严格使用 21mm (1/2" BSW) 凸缘螺母（Flange Nut）。欧洲脚手架工人随身携带扳手均为 21mm。
澳洲市场： 几乎统一采用 23mm 螺母。如果错发 21mm 或 22mm 到澳洲，工人现场工具将无法拧紧，会引发批量退货。
北美市场： 使用英制 7/8" (22.2mm) 螺母。
宽度
21
22
23
澳大利亚
19
螺栓直径
对边宽度
高度
1/2 ”
S21
H11
S22
S23
六角螺母
SF21
H14
SF22
SF23
H19
H119
H15
M14
M12
SF19
H9
1/2
直径
有效长度 /螺栓长度

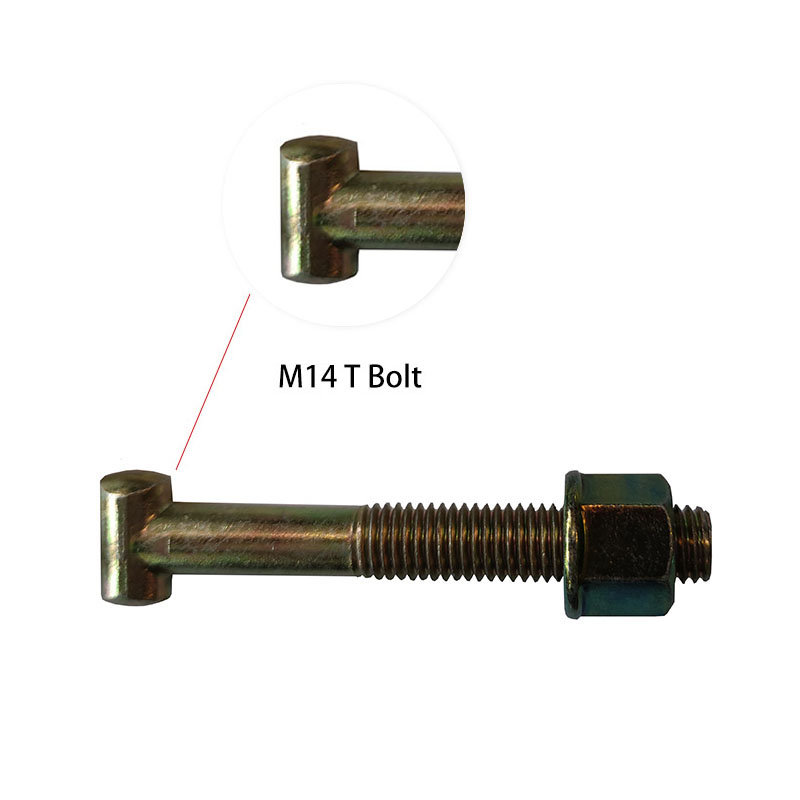

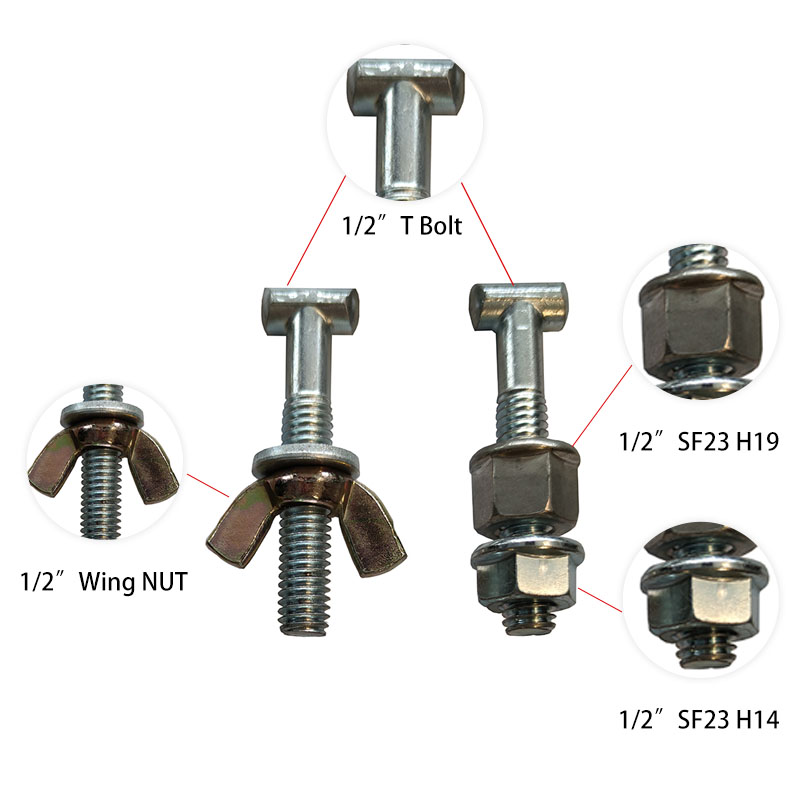

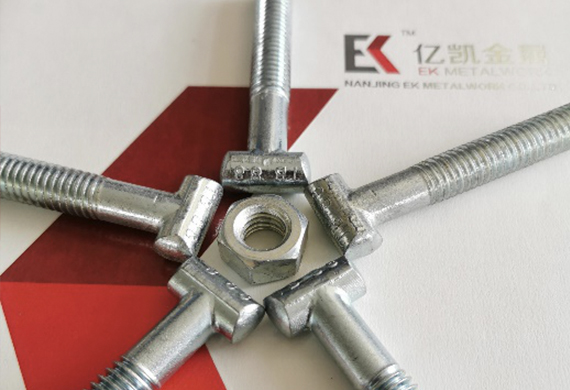

T型螺栓
75-88
75-87
98-110
67-86

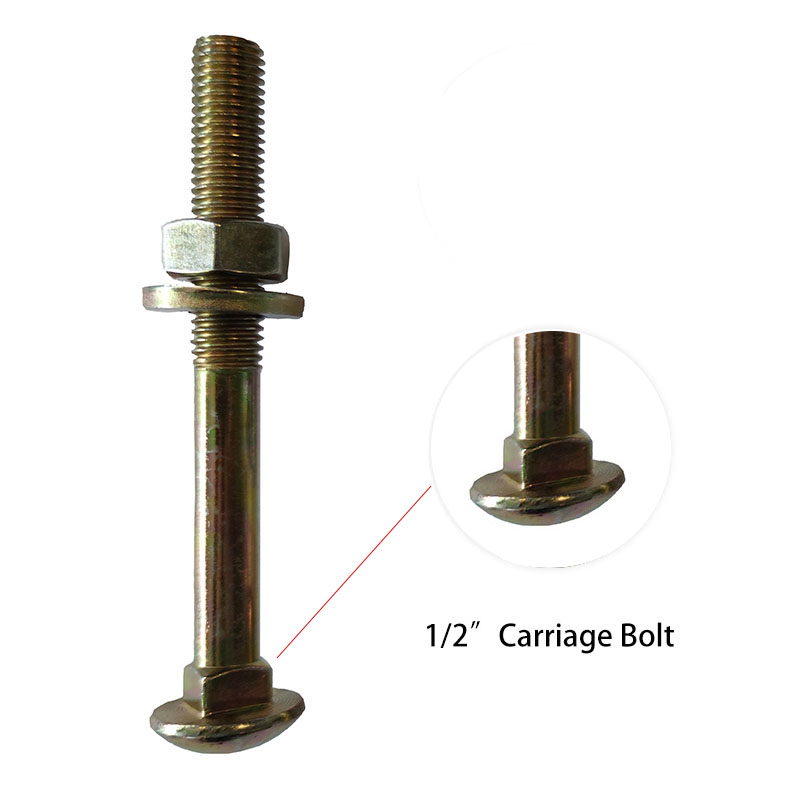

马车螺栓
用于管外夹、通用夹等
M16
66-76
厚度
垫圈
3.5
13-26
5
比较维度
英式扣件铆钉
美式扣件铆钉
德式扣件铆钉
主流执行标准
BS1139/EN74-1 Class B
OSHA/ANSI A10.8
DIN4480/EN74-1 Class B
铰链销直径
Ø8.0mm (冷镦碳钢)
Ø9.5mm(3/8”型设计)
Ø8.0mm/Ø8.5mm (精密淬硬钢)
旋转中心销
Ø16.0mm (实心热模锻/冷镦)
Ø16.0mm/Ø19.0 mm (3/4")
Ø16.0mm (精密磨削/带抗磨垫圈)
铆头结构形式
扁圆翻边头
大圆边/重型厚翻边头
精密沉头/平齐铆头
材质与处理
Q23 /45#调质钢
45#高强度碳钢 (耐高冲击)
优质中碳钢 (调质处理，极高表面硬度)
铆接装配工艺
液压冷铆，边缘充实无裂纹
气动/机械大力压铆 (防高频震动)
高精度自动化液压压铆(公差极小)
镀锌适配间隙
留有标准电镀/热镀锌间隙
间隙偏大，粗糙环境与漆面
精密配合间隙(多为表面光洁的电镀锌)
核心区别深度拆解
1. 美式扣件铆钉—— 粗轴、大翻头、抗冲击
粗轴径设计： 北美施工现场大量使用电动冲击扳手打螺栓，瞬间扭矩极大。因此美式扣件的铰链销常放大至 3/8" (约 9.5mm)，旋转中心销常用 3/4" (约 19mm)。
重型大翻边头： 铆接后的铆钉头部面积很大且厚实，防止在电动冲击工具的高频震动和高拉力下发生脱落。
2. 德式扣件铆钉—— 严谨高精、平齐沉头、旋转顺畅
高精度公差： 德国标准（DIN 4480 / EN74）对扣件的平整度和贴合度要求极高。德式扣件的铆头通常做成平齐或半沉头，外观极其干练，不易挂绊工人衣物。
旋转销带抗磨垫圈： 德式旋转扣件在两半体连接的中心销处，通常会加装一片硬化抗磨金属垫圈，确保拧紧后结构极度稳定，同时转动时阻尼感均匀。
3. 英式扣件铆钉—— 标准通用、注重防腐、实心强韧
经典 Ø8mm / Ø16mm 组合： 英式扣件（BS1139）是全球应用最广的体系。盖板销固定为 Ø8.0mm，旋转销固定为 Ø16.0mm 实心铆钉。
良好的镀锌容错率： 英国及英联邦国家（如澳洲、新西兰）大量使用热浸镀锌。英式铆钉与本体孔之间预留了合理的预镀间隙，确保挂锌后既不会卡死旋转，又不会产生晃动旷量。
面向全球市场的定制铆钉与销轴解决方案：
英标/欧标款 (BS1139/EN74)：标准型 Ø8mm 铰链销与 Ø16mm 实心旋转销，配备光滑的液压成型法兰头。
美标重载款：升级版 3/8英寸 (9.5mm) 铰链销与 3/4英寸 (19mm) 旋转销，采用加固法兰头设计，可承受高扭矩冲击扳手的作业强度。
德标精密款 (DIN 4480)：高精度加工销轴，采用平齐/沉头铆接工艺及防磨垫圈，确保实现顺畅的 360° 旋转。

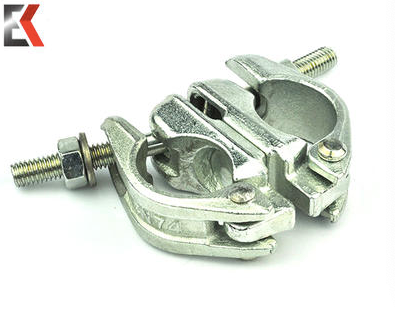

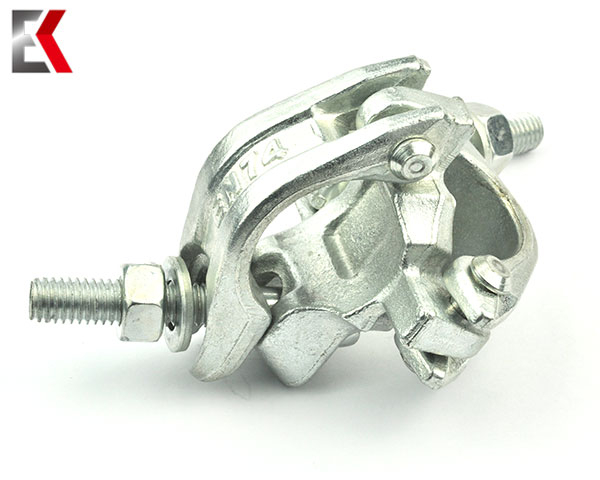

锻造直角扣件，用于彼此以90度连接两个管设计，适合48mm（1.89英寸）直径管
