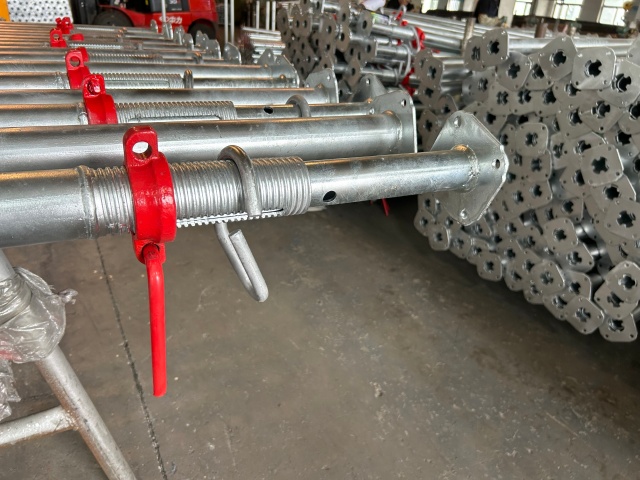

可调节的脚手架钢支撑

选用钢支撑时，首先必须了解建筑物的具体高度，以便挑选具有合适调节范围的脚手架支撑杆。

将内管调节至所需的近似高度。此时，请用脚踩住底板，以保持外管稳固。

将插销穿过内管上相邻的孔洞。

待立柱处于垂直状态后，即可通过顺时针转动调节套环来对高度进行微调；此操作将带动内管旋转。

钢支撑（支顶柱）常见问题解答

1. 问：施工现场钢支撑失效的主要原因有哪些？

答：大多数失效事故源于人为失误或对现场状况的疏忽：偏心荷载：当荷载未作用于顶板中心时，会产生弯矩，从而导致钢支撑过早发生屈曲。**垂直度不足：** 若偏离垂直轴线的幅度超过1.5%，将显著降低欧拉临界荷载（Euler's Critical Load）。**基础不稳：** 若将钢支撑直接置于软土上且未铺设底板（Sole Boards），会导致地基发生不均匀沉降。**销钉使用不当：** 使用非高强度钢筋代替制造商原配的G型挂钩销钉。

2. 问：如何防止钢支撑（支顶柱）发生失稳？

答：导致失稳的原因主要包括：长细比过大，或者实际荷载超过了该高度下的极限承载能力。

3. 问：导致钢支撑发生屈曲（弹性屈曲）的原因是什么？

答：当轴向荷载超过欧拉临界荷载（Pcr）时，就会发生屈曲。影响因素包括：长细比过大、荷载偏心，或钢管本身存在初始弯曲。为防止屈曲，必须确保钢支撑的垂直度偏差控制在1.5%以内；若延伸高度超过3.5米，还需加设水平支撑。

4. 问：如何防止钢支撑（支顶柱）承受偏心荷载？

答：如果作用在钢支撑（支顶柱）上的荷载力矩偏离其轴线，会在钢管内部产生弯矩，从而显著降低其承载能力，甚至导致侧向坍塌。在安装过程中，必须确保顶托（顶板）与钢支撑（支顶柱）的底板处于同一轴线上，以此提升钢支撑（支顶柱）的整体承载能力。

5. 问：偏心荷载对钢支撑的承载能力有何影响？

答：即使仅有20毫米的微小偏心距，也可能导致承载能力下降高达25%。因此，务必使用水平仪进行校准，确保顶板完全居中，并正对下方的H20木梁。

6. 问：如何解决重型钢支撑螺纹拧紧过程耗时过长的问题？

A：通过采用双头螺纹设计，可以在确保钢支撑承载能力不变的前提下，提高螺母的旋转速度。

7. Q：钢支撑螺纹的制造工艺是什么？

A：EK Scaffolding 采用冷轧螺纹工艺，即通过冷挤压而非切削的方式在管体上成型螺纹。这一工艺能够保持钢管晶体结构的完整性，使螺纹表面硬度更高，耐磨性提高 20% 至 30%，并提升钢管的强度重量比。

8. Q：如何避免螺纹和套筒螺母发生机械故障？

A：滑丝（Stripping）：长期超载会导致螺纹剪切面受损。

卡死/咬合（Seizure/Galling）：施工碎屑（如水泥浆）进入螺纹接合处，或者在重压下镀锌层发生粘着磨损。

9. Q：如何避免插销发生剪切失效？

A：使用非原厂、直径不符、强度不足的插销或 G 型挂钩，可能导致剪切强度不足，从而引发插销剪切失效。若需更换插销，应选用原厂配件，或根据项目的实际承载需求，选用强度等级相符的插销。

10. Q：对于钢支撑而言，哪种表面处理方式最佳：喷漆还是热浸镀锌（HDG）？

A：对于长期使用及沿海环境应用，热浸镀锌（HDG）是更优的选择；其涂层厚度通常达到 55μm，可提供长达 10 年以上的防腐保护。相比之下，喷漆或粉末涂层的钢支撑在短期室内项目中更为经济实惠，但随着时间的推移，容易出现划痕并生锈。

11. Q：热浸镀锌（HDG）对钢支撑的使用寿命有何影响？

A：热浸镀锌（HDG）能在锌层与钢材之间形成冶金结合，通常可获得 55μm 的涂层厚度（符合 ISO 1461 标准）。使用寿命方面：热浸镀锌钢支撑在户外施工环境中可使用 10 至 15 年；而喷漆钢支撑往往仅经历一两个项目周期后，便可能开始出现腐蚀氧化的迹象。成本效益：尽管初始投资较高，但凭借低廉的维护成本和极高的重复使用率，热镀锌（HDG）钢支撑对于大型租赁车队而言更具经济效益。

12. 问：如何确定钢支撑在不同伸展高度下的承载能力？

答：受长细比（λ）的影响，可调式钢支撑的承载能力与其伸展长度呈反比关系。随着内管的伸出，发生弹性屈曲的风险也会随之增加。关键原则：务必参考制造商提供的、且符合 EN 1065 标准的《载荷图表》。示例：典型的 D 级钢支撑在最低高度（1.8米）时可承载 30kN 的荷载，但当完全伸展至 3.2米时，其承载能力仅为 20kN。计算公式：P_{allow} = P_{ultimate} / SF（其中 SF 为安全系数，通常取 2.5 或 3.0）。
